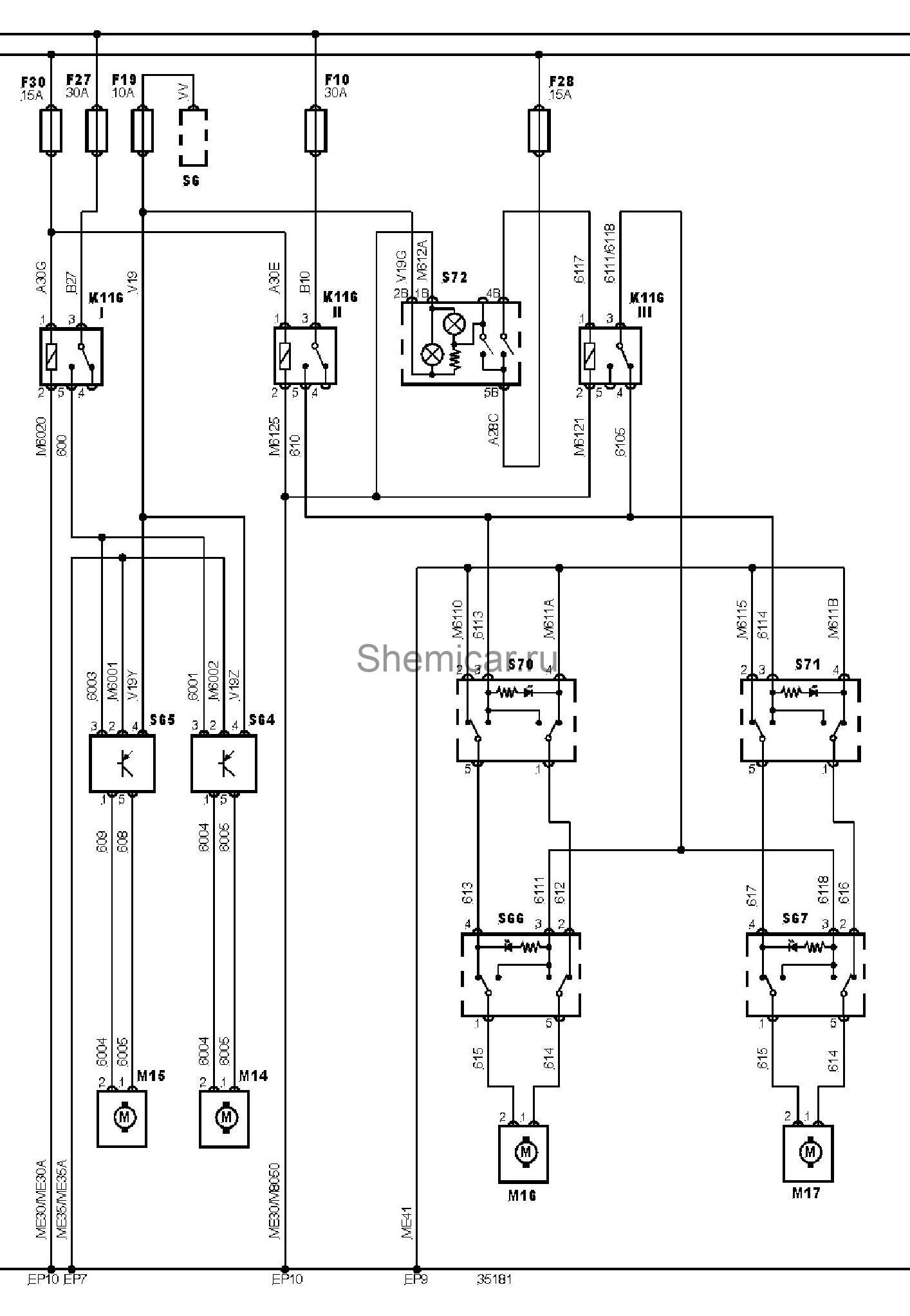

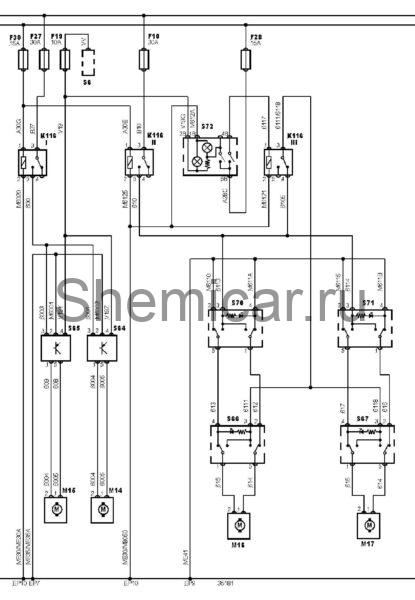

Электросхема стеклоподъемников Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

EP10

Точка массы

EP7

Точка массы

EP9

Точка массы

F10

Предохранитель

F19

Предохранитель

F27

Предохранитель

F28

Предохранитель

F30

Предохранитель

K116-I

Реле электропривода стеклоподъемников

K116-II

Реле электропривода стеклоподъемников

K116-III

Реле электропривода стеклоподъемников

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

S6

Комбинированный переключатель

S64

Выключатель электропривода стеклоподъемника (дверь водителя)

S65

Выключатель электропривода стеклоподъемника (дверь пассажира)

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S70

Выключатель электропривода стеклоподъемника левой задней двери (на консоли)

S71

Выключатель электропривода стеклоподъемника правой задней двери (на консоли)

S72

Выключатель блокировки электропривода стеклоподъемников

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
