Электросхема подушек безопасности Citroen Xsara

Электрическая схема подушек безопасности Citroen Xsara 1997, 1998, 1999 года выпуска.

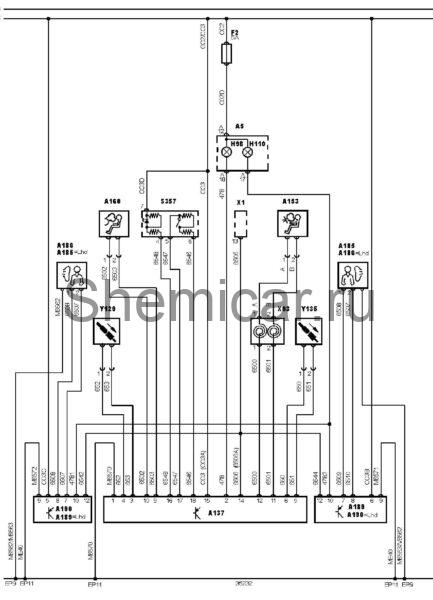

Электросхема подушек безопасности

обозначения к электрической схеме Сitroen Xsara

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A137	Электронный блок управления SRS
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A185	Боковая подушка безопасности водителя
A186	Боковая подушка безопасности пассажира
A189	Блок управления боковой подушкой безопасности водителя
A190	Блок управления боковой подушкой безопасности пассажира
EP11	Точка массы
EP9	Точка массы
F2	Предохранитель
H98	Индикатор SRS
H110	Индикатор боковых подушек безопасности
S357	Выключатель принудительного отключения подушки безопасности пассажира
X1	Диагностический разъем (DLC)
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
