Электросхема мультимедиа- системы тип 2 Citroen Xsara

Электрическая схема мультимедиа- системы Citroen Xsara 1997, 1998, 1999 года выпуска.

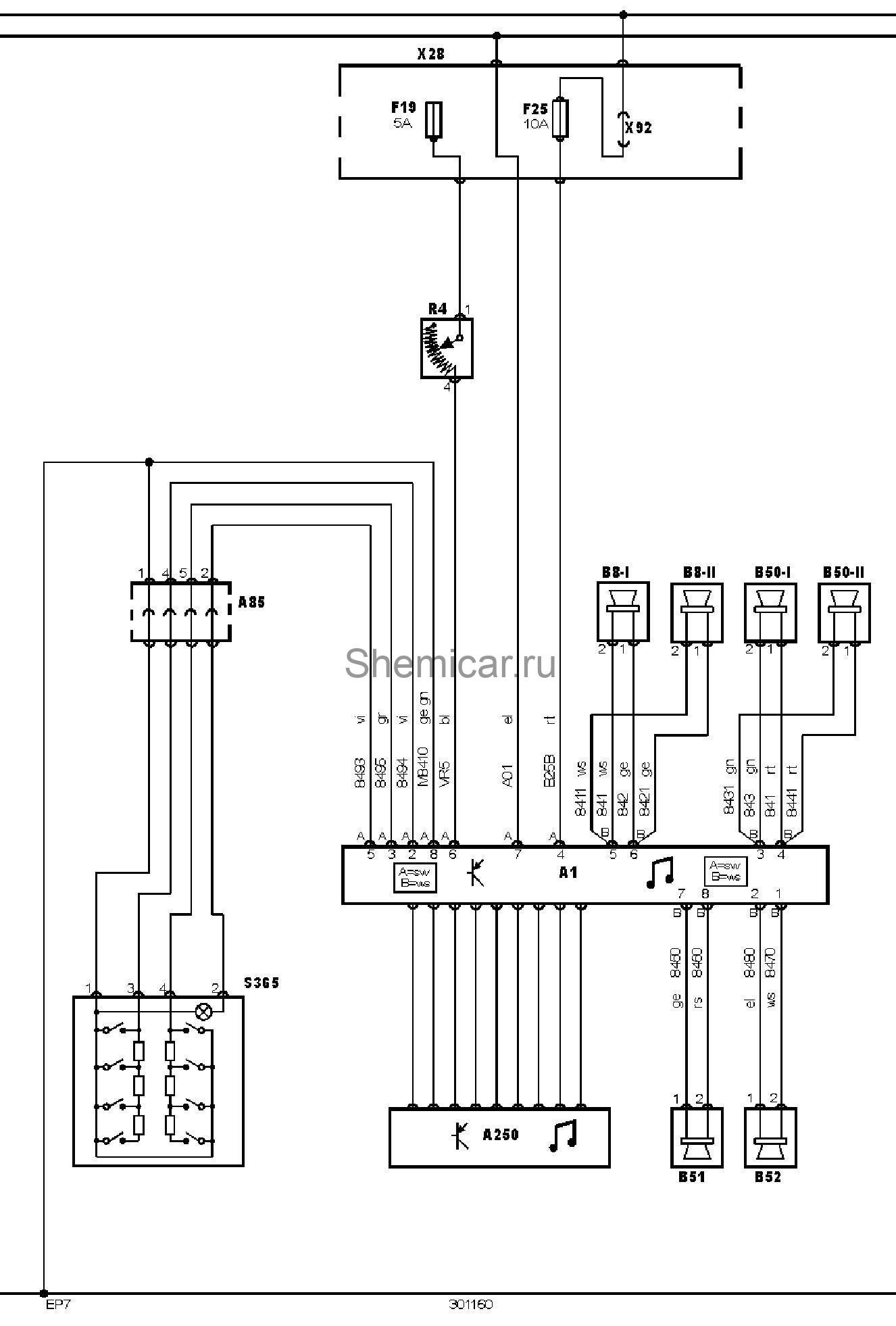

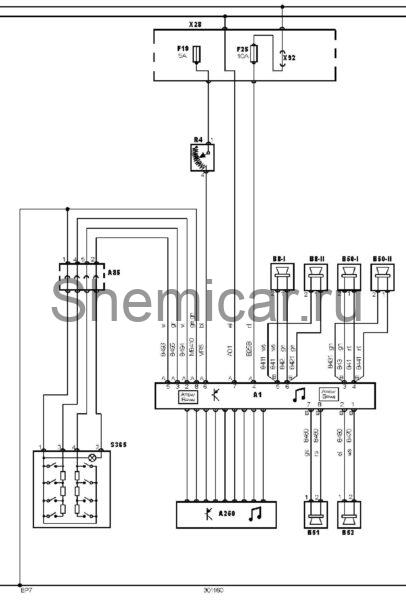

Электросхема мультимедиа- системы — С CD-чейнджером (-11.1999)

обозначения к электрической схеме Сitroen Xsara

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A85	Скользящий контакт звукового сигнала
A250	CD-чейнджер
B8-I	Динамик аудиосистемы, левый передний или единственный 1
B8-II	Динамик аудиосистемы, левый передний или единственный 2
B50-I	Динамик аудиосистемы, правый передний 1
B50-II	Динамик аудиосистемы, правый передний2
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
EP7	Точка массы
F19	Предохранитель
F25	Предохранитель
R4	Реостат подсветки комбинации приборов
S365	Комбинированный переключатель (на рулевом колесе)
X28	Блок предохранителей/реле
X92	Разъем (джампер)

цвета проводов на схеме.
