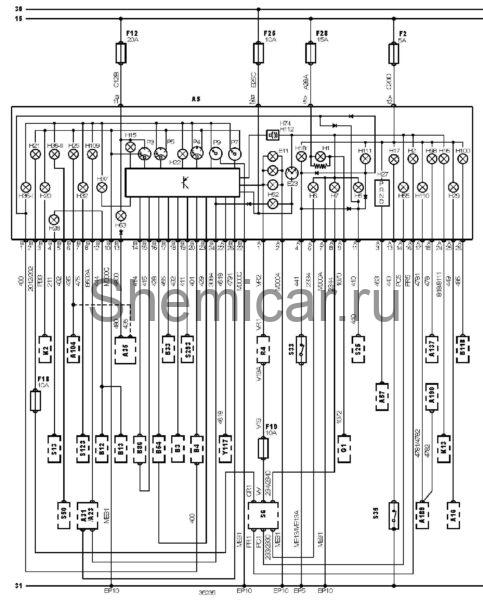

Электросхема приборной панели Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A23

Блок управления противоугоннойсистемой

A31

Блок управления центральным замком

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A104

Блок управления свечами накаливания

A137

Электронный блок управления SRS

A189

Блок управления боковой подушкой безопасности водителя

A190

Блок управления боковой подушкой безопасности пассажира

B3

Датчик указателя уровня топлива

B4

Датчик указателя температуры охлаждающей жидкости

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B86

Датчик уровня моторного масла

B118

Датчик температуры каталитического нейтрализатора

EP10

Точка массы

EP5

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

E23

Часы

F2

Предохранитель

F12

Предохранитель

F18

Предохранитель

F19

Предохранитель

F25

Предохранитель

F28

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H16

Индикатор включения обогревателя заднего стекла

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H22

Индикатор высокой температуры охлаждающей жидкости

H25

Индикатор свечей накаливания

H27

Индикатор(ы) системы переключения передач

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H36-I

Индикатор низкого уровня охлаждающей жидкости

H36-II

Индикатор низкого уровня охлаждающей жидкости

H37

Индикатор низкого уровня моторного масла

H52

Индикатор открытой двери (левой двери или единственный)

H55

Индикатор включения ближнего света фар

H63

Индикатор неисправности системы управления двигателем (MIL)

H74

Зуммер предупреждения о невыключенных габаритах

H98

Индикатор SRS

H100

Индикатор неисправности каталитического нейтрализатора

H109

Индикатор иммобилайзера

H110

Индикатор боковых подушек безопасности

H111

Индикатор "STOP ENGINE"

H112

Зуммер "STOP ENGINE"

K2

Реле противотуманных фар

K13

Реле обогревателя заднего стекла

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P5

Указатель температуры моторного масла

P7

Тахометр

P9

Спидометр

R4

Реостат подсветки комбинации приборов

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S25

Датчик аварийного давлениямасла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

S123

Датчик непристегнутого ремня безопасности водителя

S293

Датчик-выключатель по температуре моторного масла

Y117

Блок клапанов трансмиссии

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
