Электросхема ABS тип 2 Citroen Xsara

Электрическая схема ABS Citroen Xsara 1997, 1998, 1999, 2000 года выпуска.

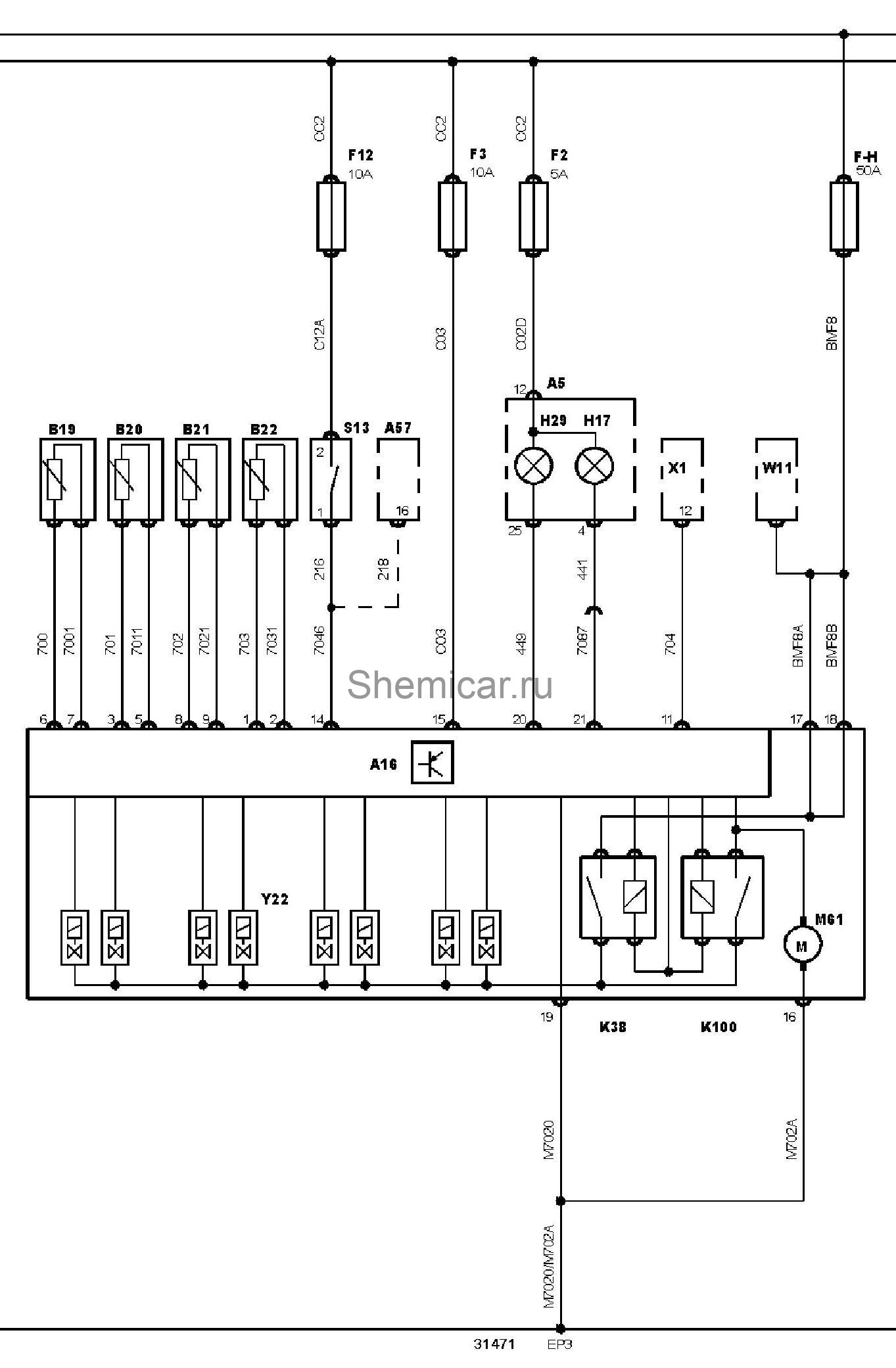

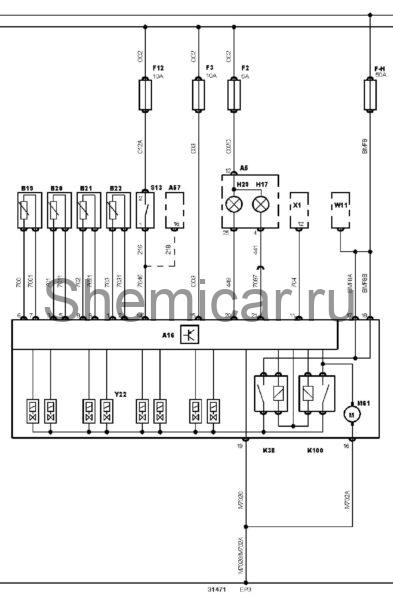

Электросхема ABS — АКПП

обозначения к электрической схеме Сitroen Xsara

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления
A57	Комбинация приборов
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
F-H	Предохранитель
F2	Предохранитель
F3	Предохранитель
F12	Предохранитель
H17	Индикатор включения стояночного тормоза
H29	Индикатор ABS
K38	Реле системы
K100	Реле электродвигателя насоса
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
X1	Диагностический разъем (DLC)
Y22	Модулятор давления

цвета проводов на схеме.
