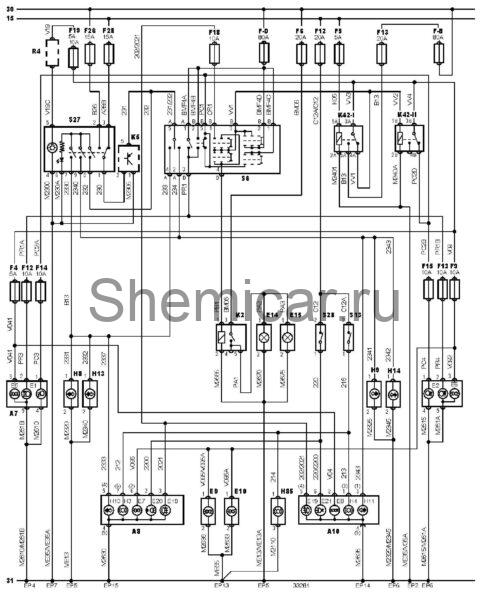

Электросхема внешнего освещения тип 2 Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A7

Левая фара в сборе

A8

Левый задний фонарь в сборе

A9

Правая фара в сборе

EP13

Точка массы

EP14

Точка массы

EP15

Точка массы

EP2

Точка массы

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

EP7

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа левой фары

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа правой фары

E21

Лампа фонаря заднего хода (правого)

F

Предохранитель

F4

Предохранитель

F5

Предохранитель

F9

Предохранитель

F12

Предохранитель

F13

Предохранитель

F14

Предохранитель

F15

Предохранитель

F18

Предохранитель

F19

Предохранитель

F26

Предохранитель

F28

Предохранитель

H4

Лампа правого стоп-сигнала

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Индикатор зарядки аккумуляторной батареи

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

H85

Лампа левого переднего указателя поворота

K2

Реле противотуманных фар

K5

Реле-прерыватель указателей поворота

K42-I

Реле системы освещения в дневное время

K42-II

Реле системы освещения в дневное время

R4

Реостат подсветки комбинации приборов

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
