Электросхема очистителей и омывателей тип 2 Citroen Xsara

Электрическая схема очистителей и омывателей Citroen Xsara 1997, 1998, 1999 года выпуска.

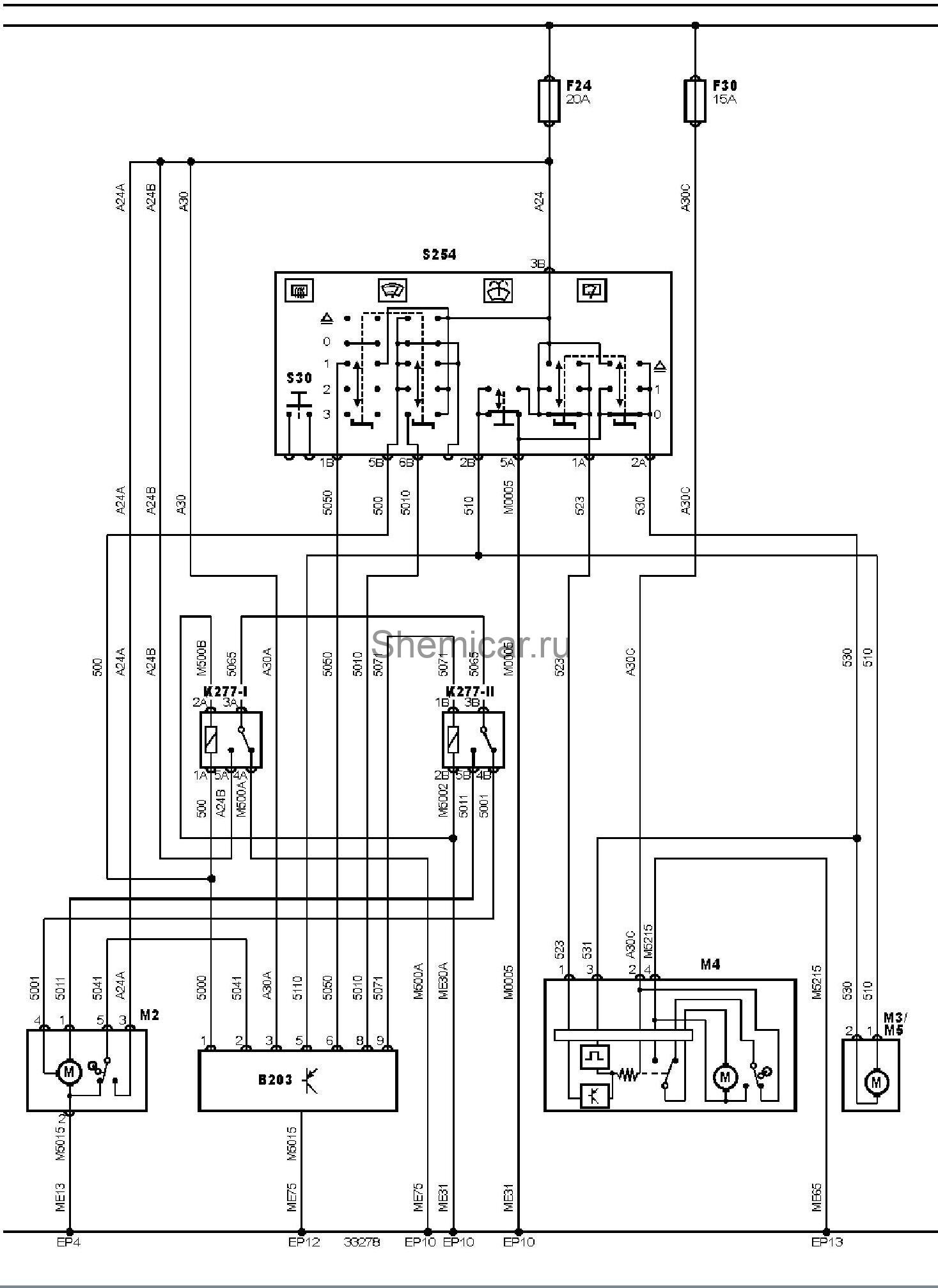

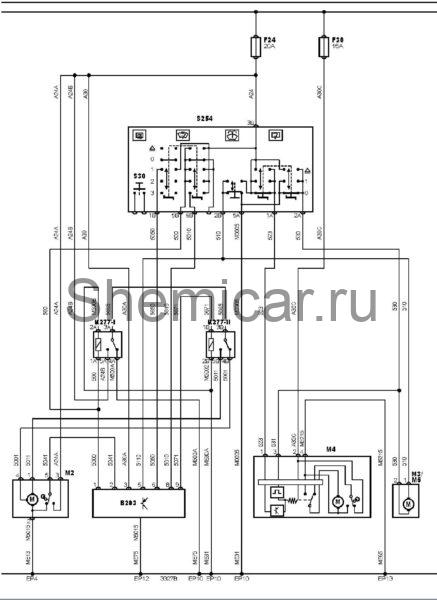

Электросхема очистителей и омывателей — С датчиком дождя

обозначения к электрической схеме Сitroen Xsara

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
B203	Датчик дождя (очиститель лобового стекла)
EP10	Точка массы
EP12	Точка массы
EP13	Точка массы
EP4	Точка массы
F24	Предохранитель
F30	Предохранитель
K277-I	Реле датчика дождя (лобовое стекло)
K277-II	Реле датчика дождя (лобовое стекло)
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
S254	Переключатель режимов работы очистителя лобового стекла

цвета проводов на схеме.
