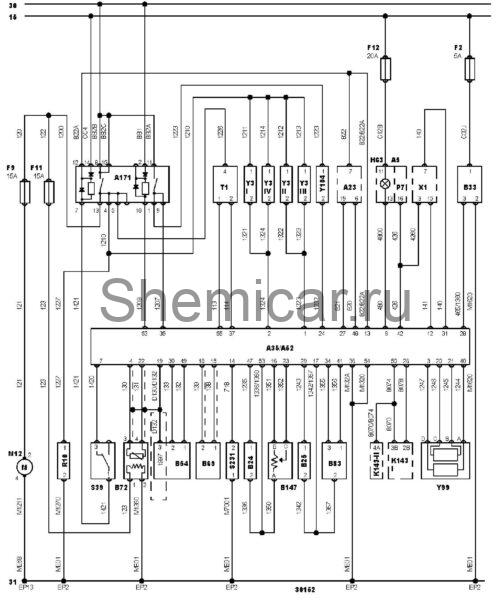

Электросхема двигателя KFX тип 1 Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A23

Блок управления противоугонной системой

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления воздуха во впускном коллекторе

B147

Датчик положения дроссельной заслонки

F2

Предохранитель

F9

Предохранитель

F11

Предохранитель

F12

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K143-I

Реле электромагнитной муфты компрессора кондиционера — управление

K143-II

Реле электромагнитной муфты компрессора кондиционера — отключение

M12

Топливныйнасос

M1211

Топливныйнасос

M1270

Топливныйнасос

P7

Тахометр

R10

Подогреватель корпуса дроссельной заслонки

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель подавлению в системе усилителя рулевого управления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
