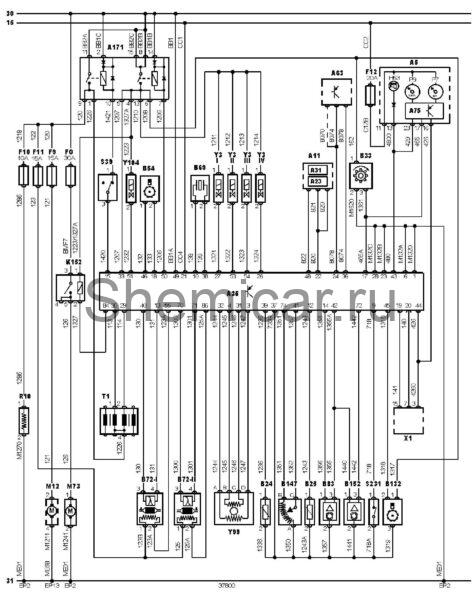

Электросхема двигателя KFX тип 2 Citroen Xsara

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A23

Блок управления противоугонной системой

A31

Блок управления центральным замком

A35

Электронный блок управления двигателем (ECM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A171

Блок реле

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления во впускном коллекторе

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

EP13

Точка массы

EP2

Точка массы

FG

Предохранитель

F9

Предохранитель

F10

Предохранитель

F11

Предохранитель

F12

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K152

Реле насоса системы подачи воздуха на выпуск

M12

Топливныйнасос

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
