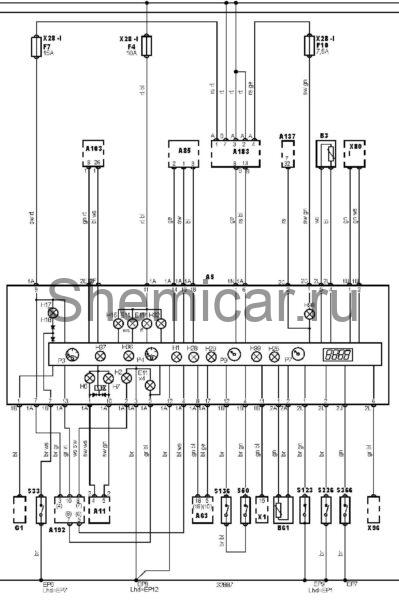

Электросхема приборной панели тип 3 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A63

Электронный блок управления кондиционером

A85

Скользящий контакт звукового сигнала

A103

Блок управления подвеской

A137

Электронный блок управления SRS

A183

Блок управления замком зажигания

A192

Блок управления освещением

B3 Датчик указателя уровня топлива

B61 Датчик температуры окружающего воздуха

EP1

Точка массы

EP12

Точка массы

EP6

Точка массы

EP7

Точка массы

EP8

Точка массы

EP9

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F4

Предохранитель

F7

Предохранитель

F10

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H25

Индикатор свечей накаливания

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H36

Индикатор низкого уровня охлаждающей жидкости

H37

Индикатор низкого уровня моторного масла

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

S33

Датчик низкого уровня тормозной жидкости

S50

Датчик низкого уровня охлаждающей жидкости

S123

Датчик непристегнутого ремня безопасности водителя

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S226

Концевой выключатель двери водителя

S366

Датчик-выключатель по уровню рабочей жидкости (активная подвеска)

X1

Диагностический разъем (DLC)

X28

Блок предохранителей/реле

X80

Разъем шины данных

X96

Разъем подсветки приборной панели

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
