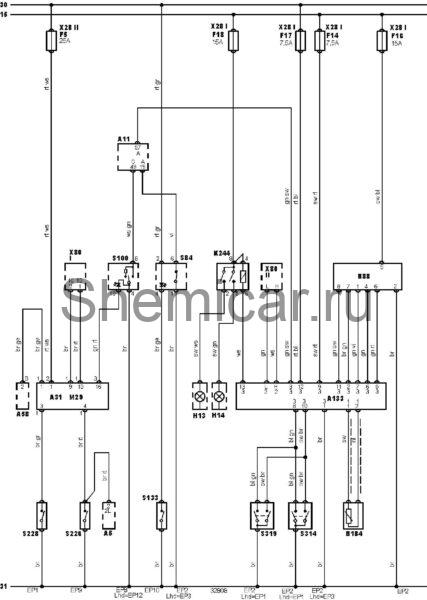

Электросхема центрального замка тип 3 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A31

Блок управления центральным замком

A58

Блок управления приводом открывания/закрывания крышки багажника (задней двери)

A133

Блок управления сигналом системы центрального замка

B88

Датчик сигнала центрального замка

B184

Т ранспондер иммобилайзера

EP1

Точка массы

EP10

Точка массы

EP12

Точка массы

EP2

Точка массы

EP3

Точка массы

EP8

Точка массы

EP9

Точка массы

F5

Предохранитель

F14

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

K244

Реле-прерыватель противоугонной системы

M29

Вакуумный насос центрального замка

S84

Выключатель привода замка багажника / задней двери

S100

Главный выключатель центрального замка

S133

Концевой выключатель багажника / задней двери

S226

Концевой выключатель двери водителя

S228

Концевой выключатель двери пассажира

S314

Выключатель центрального замка (дверь водителя)

S319

Выключатель замка крышки багажника / задней двери

X28I

Блок предохранителей/реле

X28II

Блок предохранителей/реле

X80I

Разъем шины данных

X80II

Разъем шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
