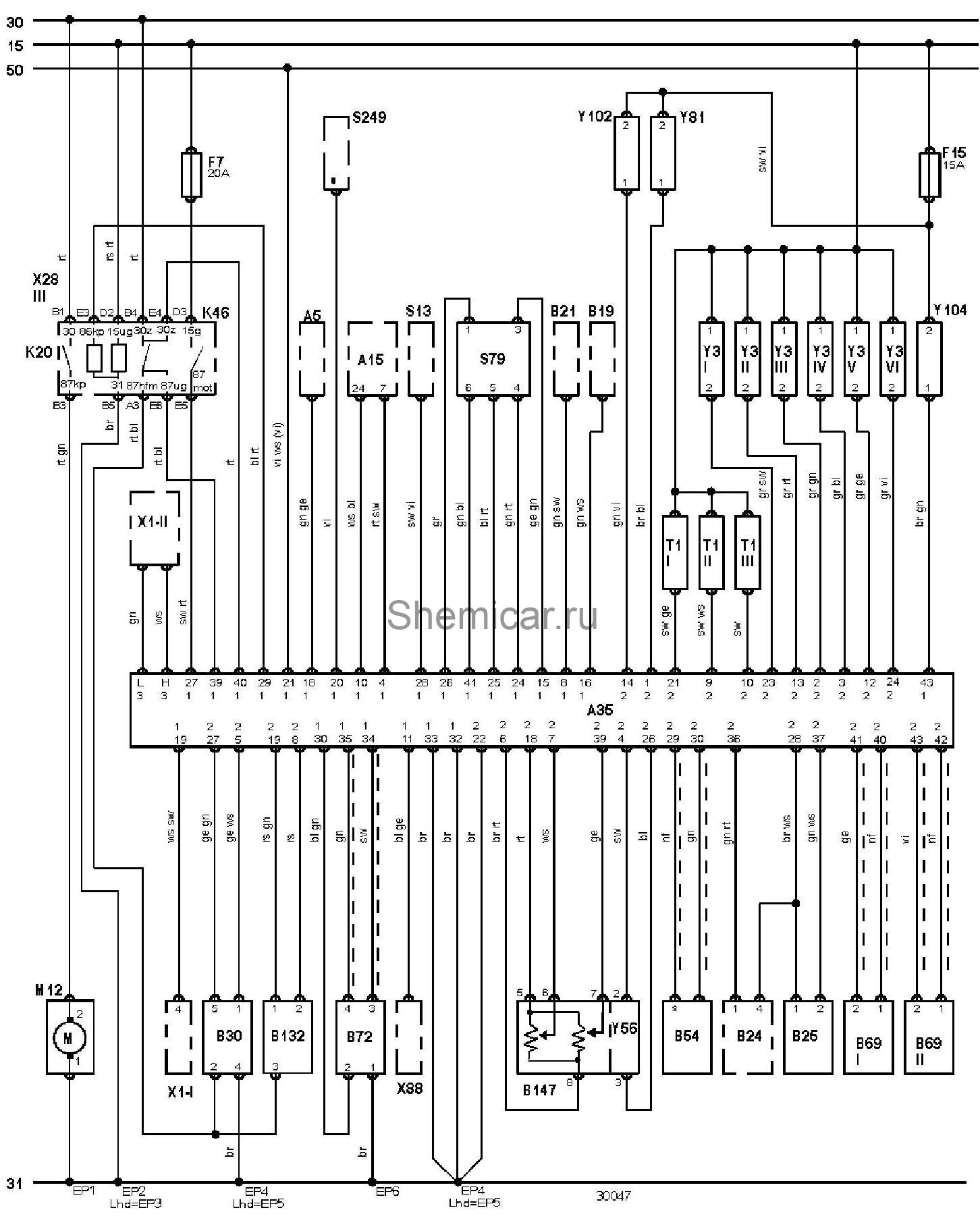

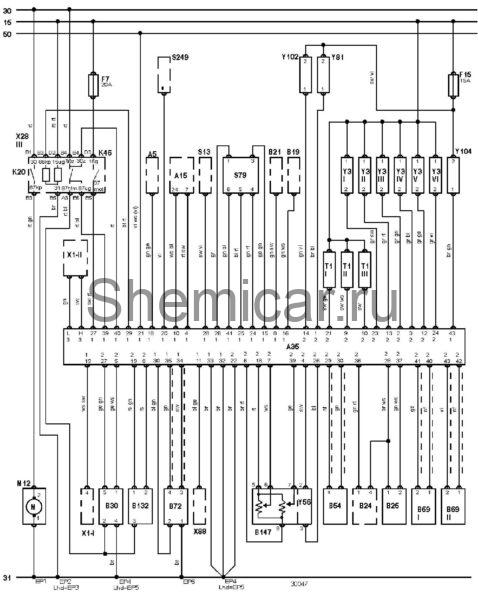

Электросхема двигателя 104.945 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A15

Блок управления системой поддержания скорости (круиз-контроль)

A35

Электронный блок управления двигателем

B19

Датчик частоты вращения колеса — левого переднего

B21

Датчик частоты вращения колеса — левого заднего

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69-I

Датчик детонации — кроме 111,942

B69-II

Датчик детонации — кроме 111,942

B72

Подогреваемый кислородный датчик

B132

Датчик положения распределительного вала — кроме 111,942

B147

Датчик положения дроссельной заслонки

F7

Предохранитель

F15

Предохранитель

K20

Реле топливного насоса

K46

Реле системы управления двигателем

M12

Топливныйнасос

S13

Выключатель стоп-сигналов

S79

Главный выключатель системы поддержания скорости (круиз-контроль)

S249

Датчик положения селектора АКПП

T1-I

Катушка зажигания

T1-II

Катушка зажигания

T1-III

Катушка зажигания

X1-I

Диагностический разъем (DLC)

X1-II

Диагностический разъем (DLC)

X88

Разъем кондиционера

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y3-V

Форсунка

Y3-VI

Форсунка

Y56

Привод управления частотой вращения холостого хода

Y81

Привод системы изменения фаз газораспределения — кроме111,942

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
