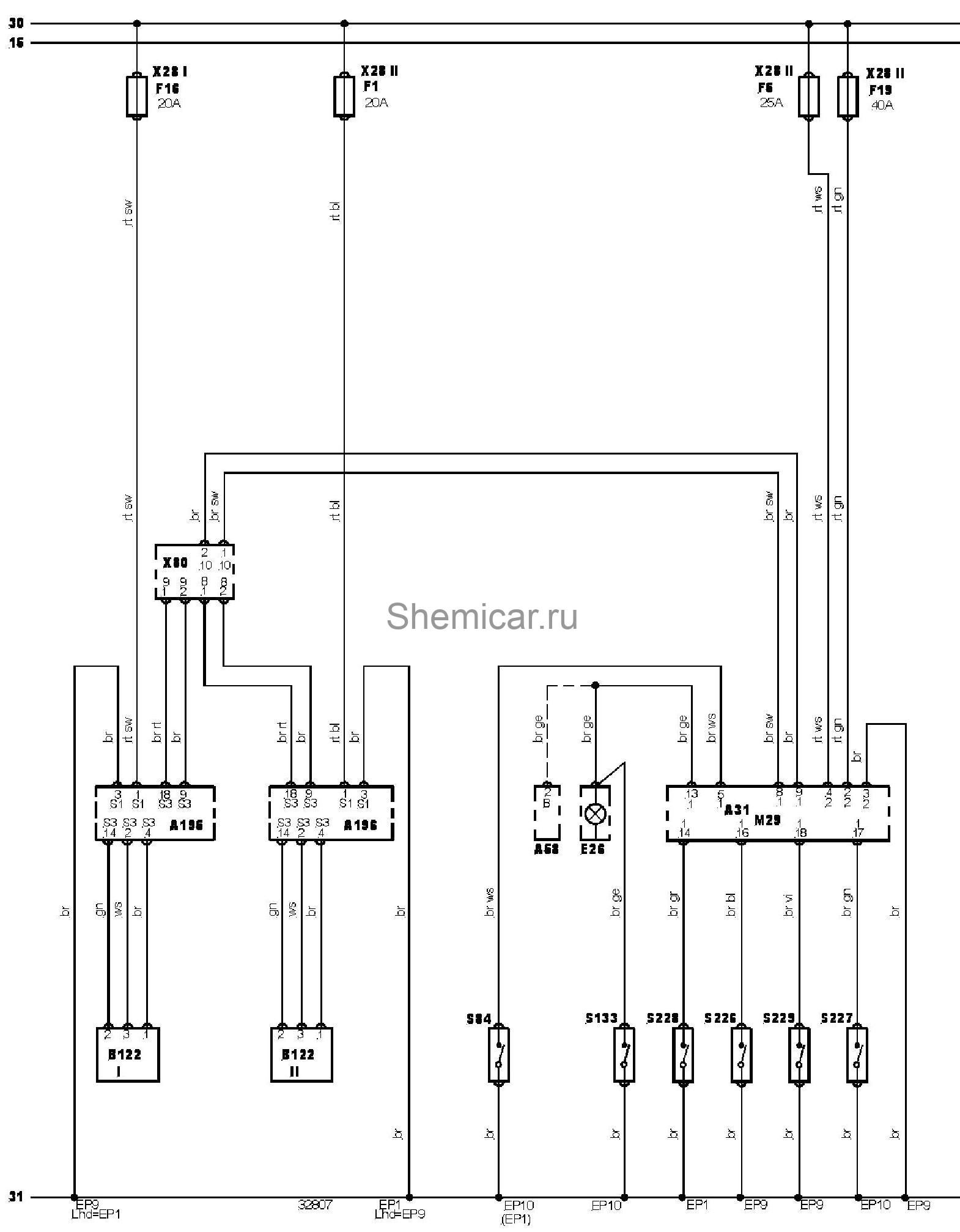

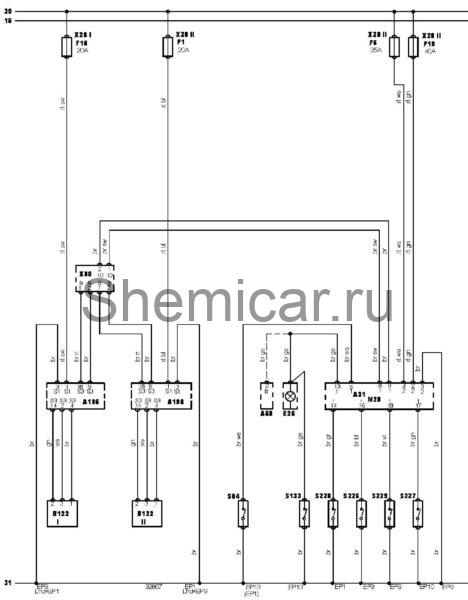

Электросхема центрального замка тип 2 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A31

Блок управления центральным замком

A58

Блок управления приводом открывания/закрывания крышки багажника (задней двери)

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

B122I

Датчик сигналов противоугонной системы

B122II

Датчик сигналов противоугонной системы

EP1

Точка массы

EP10

Точка массы

EP9

Точка массы

E26

Лампа подсветки багажника / задней двери

F1

Предохранитель

F5

Предохранитель

F16

Предохранитель

F19

Предохранитель

M29

Вакуумный насос центрального замка

S84

Выключатель привода замка багажника / задней двери

S133

Концевой выключатель багажника / задней двери

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

X28I

Блок предохранителей/реле

X28II

Блок предохранителей/реле

X80

Разъем шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
