Электросхема подушек безопасности Mercedes Benz E-Class 210

Электрическая схема подушек безопасности Mercedes Benz E-Class 210 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

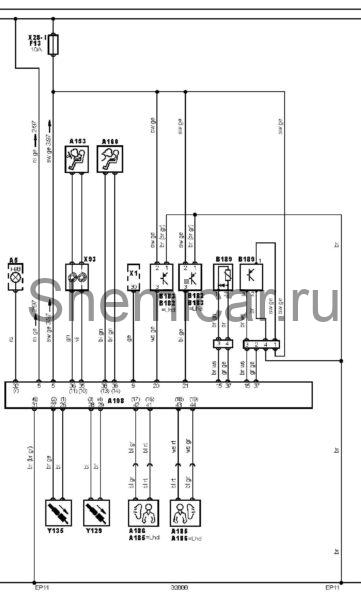

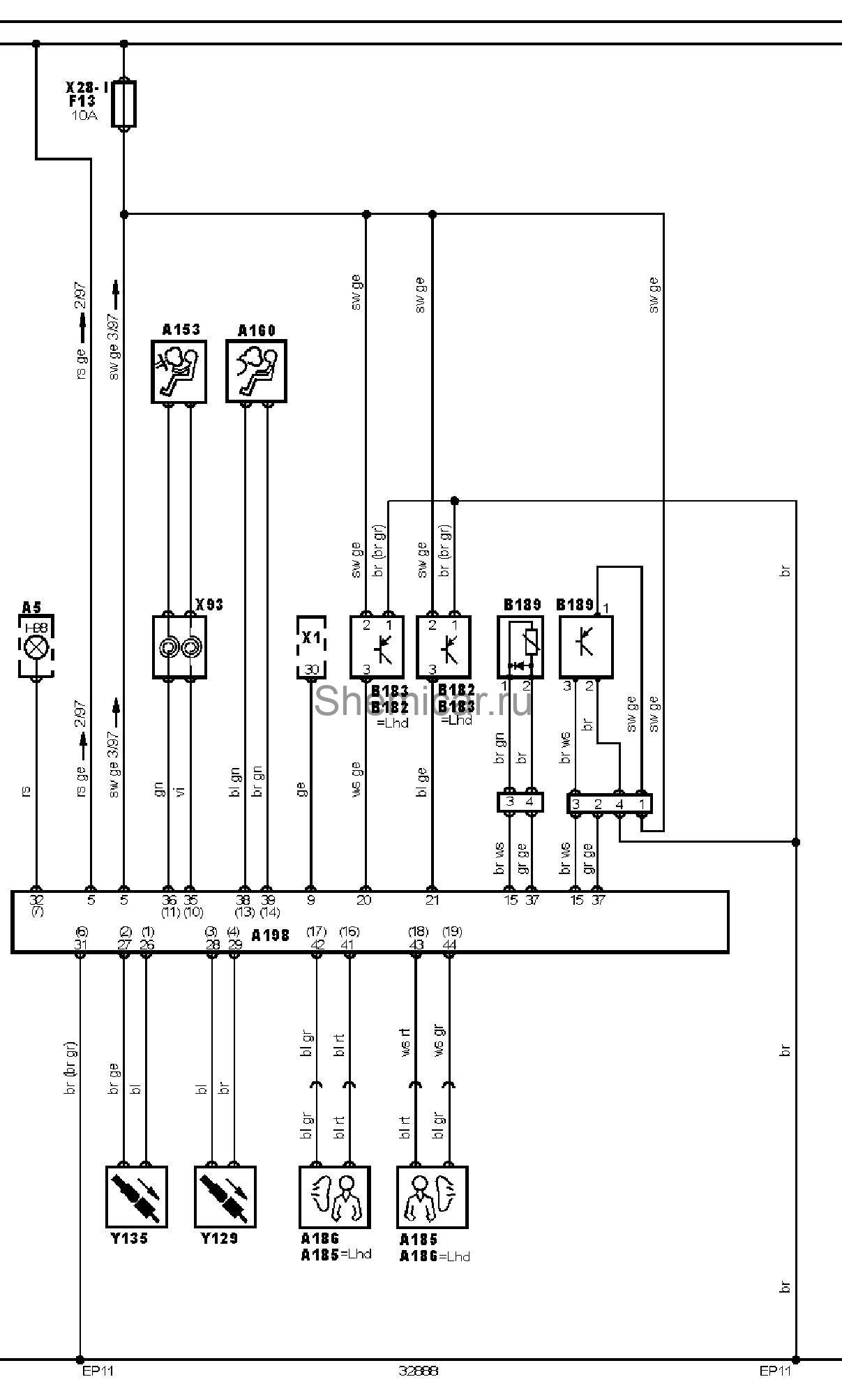

Электросхема подушек безопасности.

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A185	Боковая подушка безопасности водителя
A186	Боковая подушка безопасности пассажира
A198	Электронный блок управления SRS
B189	Датчик наличияпассажиранасиденье
EP11	Точка массы
F13	Предохранитель
H98	Индикатор SRS
X1	Диагностический разъем (DLC)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
