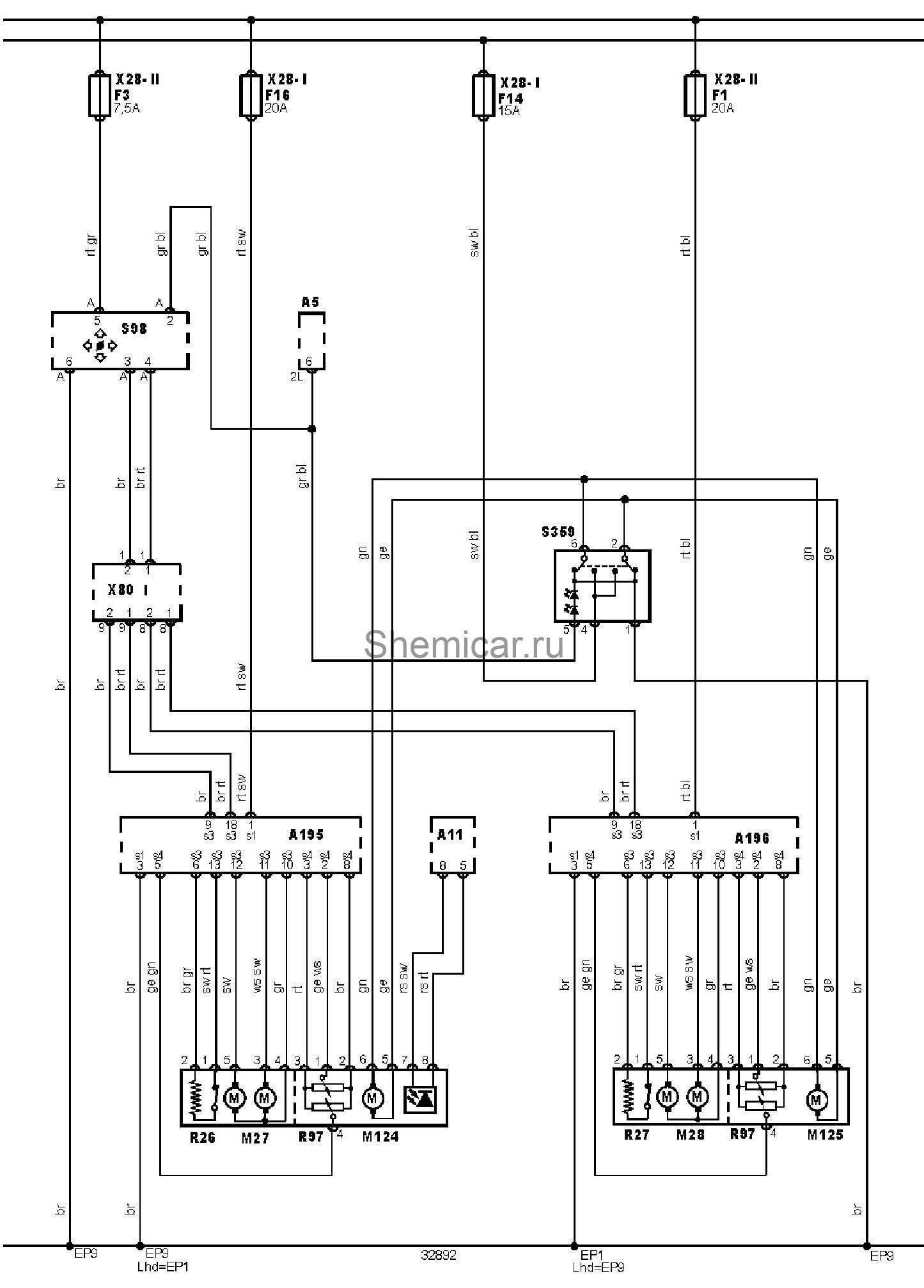

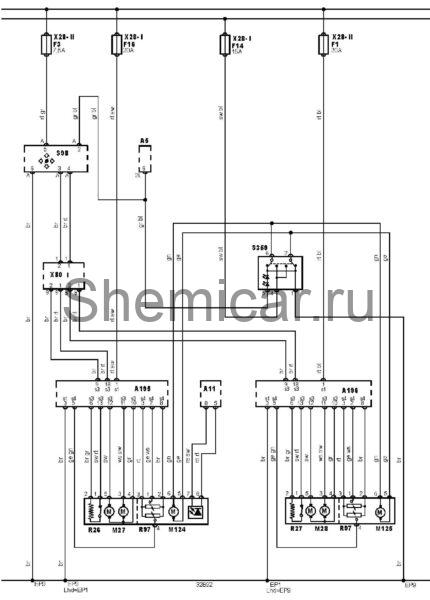

Электросхема зеркал тип 4 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

EP1

Точка массы

EP9

Точка массы

F1

Предохранитель

F3

Предохранитель

F14

Предохранитель

F16

Предохранитель

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

M124

Электродвигатель привода складывания зеркала заднего вида на двери водителя

M125

Электродвигатель привода складывания зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

R97

Датчик положения (потенциометр) зеркал заднего вида

S98

Переключатель регулировки зеркал заднего вида

S359

Выключатель складывания зеркал заднего вида

X28

Блок предохранителей/реле

X80

Разъем шины данных

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
