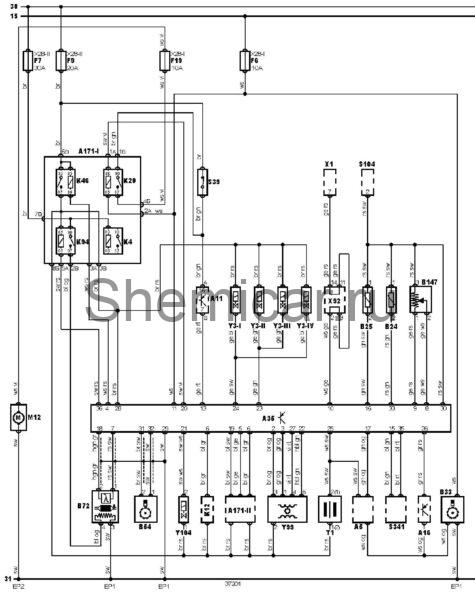

Электросхема двигателя K18 Land Rover Freelander

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A171-I

Блок реле

A171-II

Блок реле

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B72

Подогреваемый кислородный датчик

B147

Датчик положения дроссельной заслонки

EP1

Точка массы

EP2

Точка массы

F6

Предохранитель

F7

Предохранитель

F9

Предохранитель

F19

Предохранитель

K4

Реле стартера

K12

Реле электродвигателя вентилятора системы охлаждения

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K94

Реле кислородного датчика

M12

Топливныйнасос

S39

Инерционный выключатель отсечки подачи топлива

S104

Концевой выключатель дроссельной заслонки

S341

Тройной датчик-выключатель по давлению хладагента в системе кондиционирования

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X92

Разъем (джампер)

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
