Электросхема подушек безопасности тип 3 Mercedes Benz С-Class 202

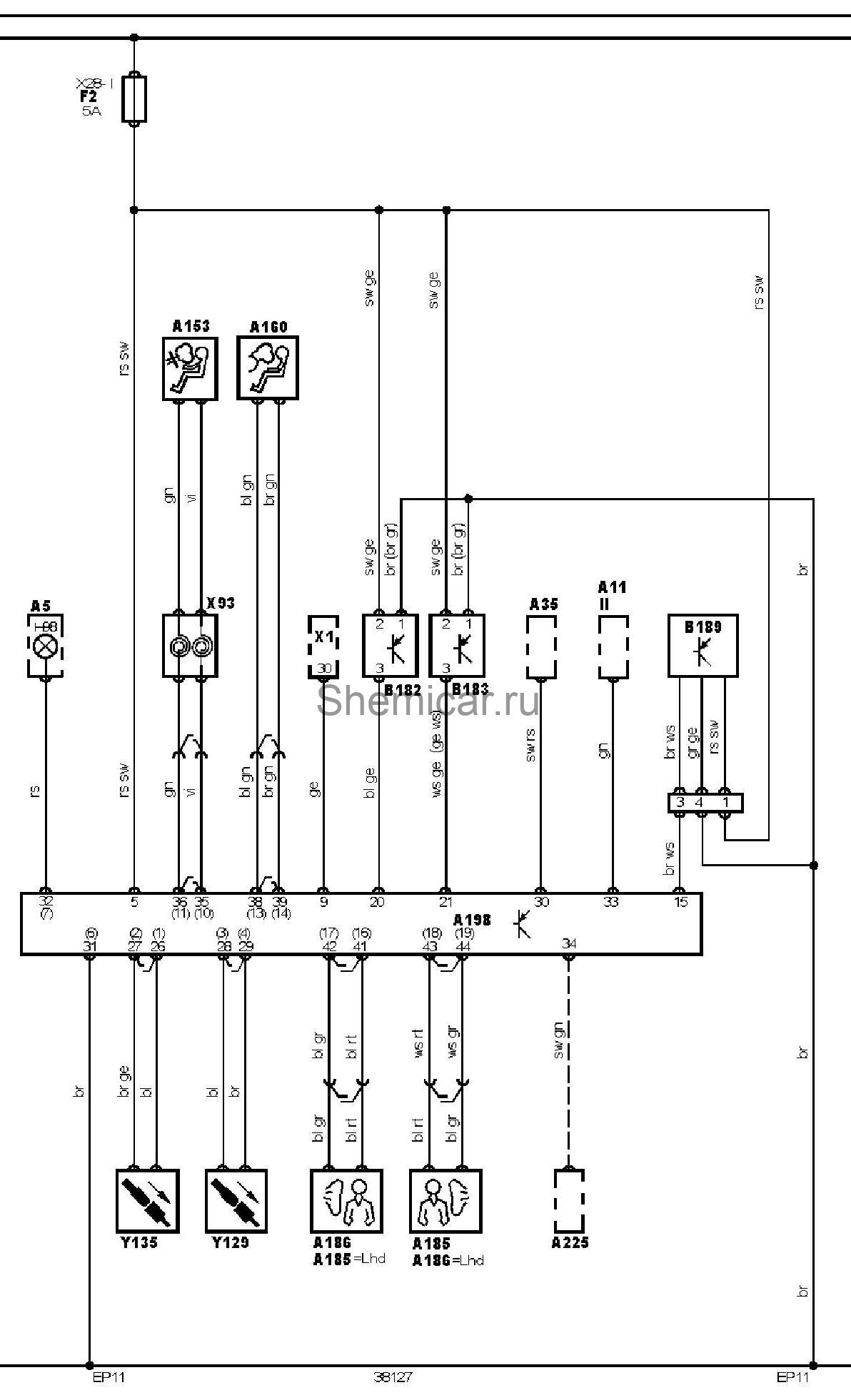

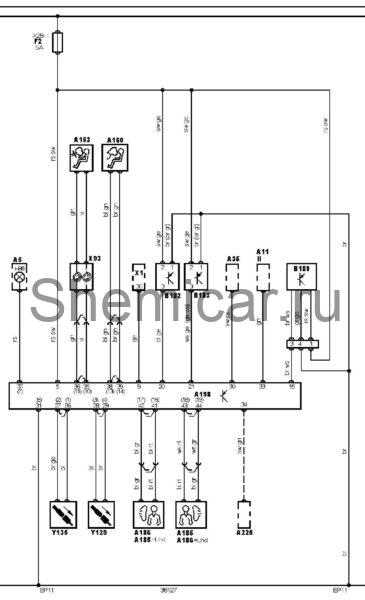

Электрическая схема подушек безопасности Mercedes Benz С-Class 202 1998, 1999, 2000 года выпуска.

Электросхема подушек безопасности (06.1998-).

обозначения к электрической схеме Mercedes Benz C-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A35	Электронный блок управления двигателем (ECM)
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A185	Аудиосистема
A186	Аудиосистема
A198	Аудиосистема
EP11	Точка массы
F2	Предохранитель
H98	Индикатор SRS
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
