Электросхема освещения салона Mercedes Benz E-Class 210

Электрическая схема освещения салона Mercedes Benz E-Class 210 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

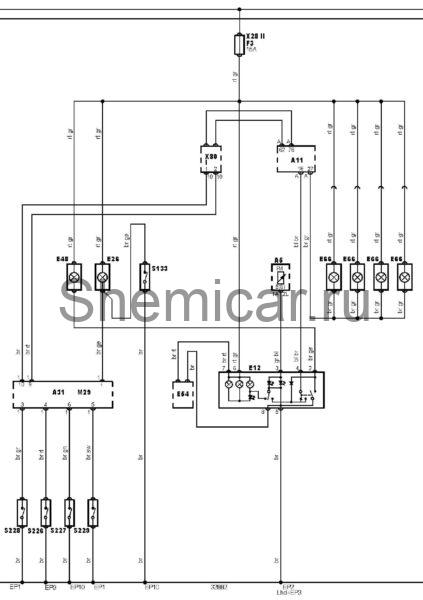

Электросхема ламп освещения салона.

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A31	Блок управления центральным замком
EP1	Точка массы
EP10	Точка массы
EP2	Точка массы
EP3	Точка массы
EP9	Точка массы
E12	Лампа освещения салона (передняя)
E26	Лампа подсветки багажника / задней двери
E48	Лампа освещения салона (задняя левая или единственная)
E54	Лампа подсветки косметического зеркала (пассажира)
E66	Габаритная лампа(ы) двери
F3	Предохранитель
M29	Вакуумный насос центрального замка
R4	Реостат подсветки комбинации приборов
S133	Концевой выключатель багажника / задней двери
S226	Концевой выключатель двери водителя
S227	Концевой выключатель левой задней двери
S228	Концевой выключатель двери пассажира
S229	Концевой выключатель правой задней двери
X28	Блок предохранителей/реле
X80	Разъем шины данных

цвета проводов на схеме.
