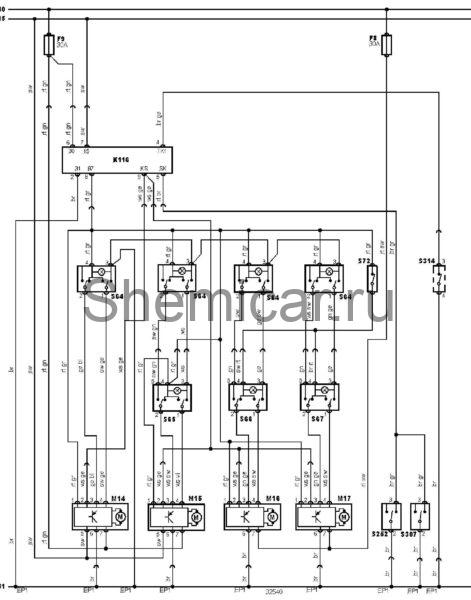

Электросхема стеклоподъемников тип 1 Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

EP1

Точка массы

F8

Предохранитель

F9

Предохранитель

K116

Реле электропривода стеклоподъемников

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M16

Электродвигатель привода стеклоподъемника задней левой двери

M17

Электродвигатель привода стеклоподъемника задней правой двери

S64

Выключатель электропривода стеклоподъемника (дверь водителя)

S65

Выключатель электропривода стеклоподъемника (дверь пассажира)

S66

Выключатель электропривода стеклоподъемника (левая задняя дверь)

S67

Выключатель электропривода стеклоподъемника (правая задняя дверь)

S72

Выключатель блокировки электропривода стеклоподъемников

S252

Концевой выключатель ручки / замка двери водителя

S307

Концевой выключатель ручки / замка двери пассажира

S314

Выключатель центрального замка (дверь водителя)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
