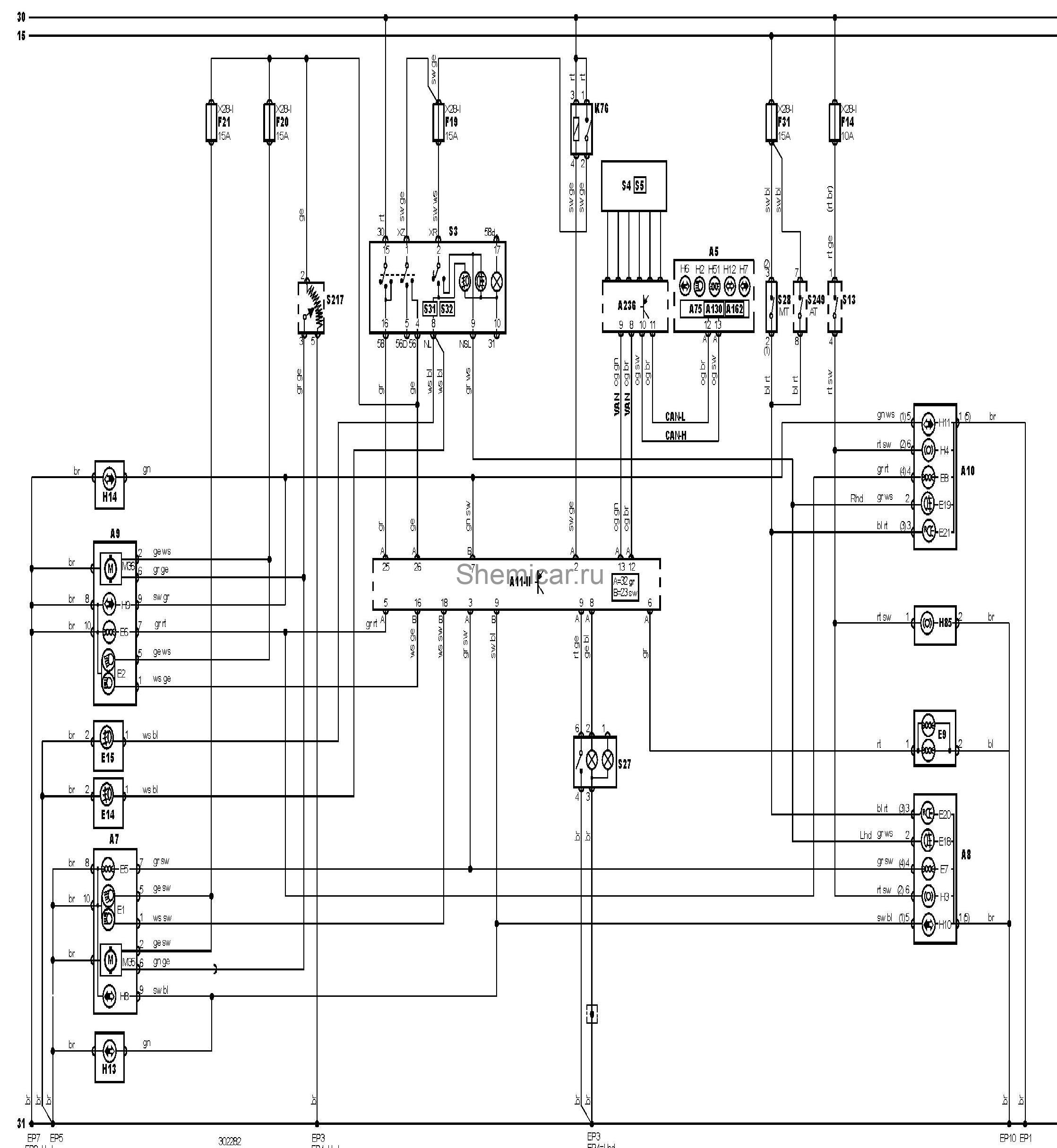

Электросхема ламп внешнего освещения тип 1 Audi A4 B6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A11-II

Многофункциональный блок управления 2

A75

Блок управления комбинацией приборов

A130

Блок диагностики

A162

Электронный блок управления иммобилайзером

A236

Блок управления электрооборудованием рулевой колонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP10

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP7

Точка массы

EP8

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
