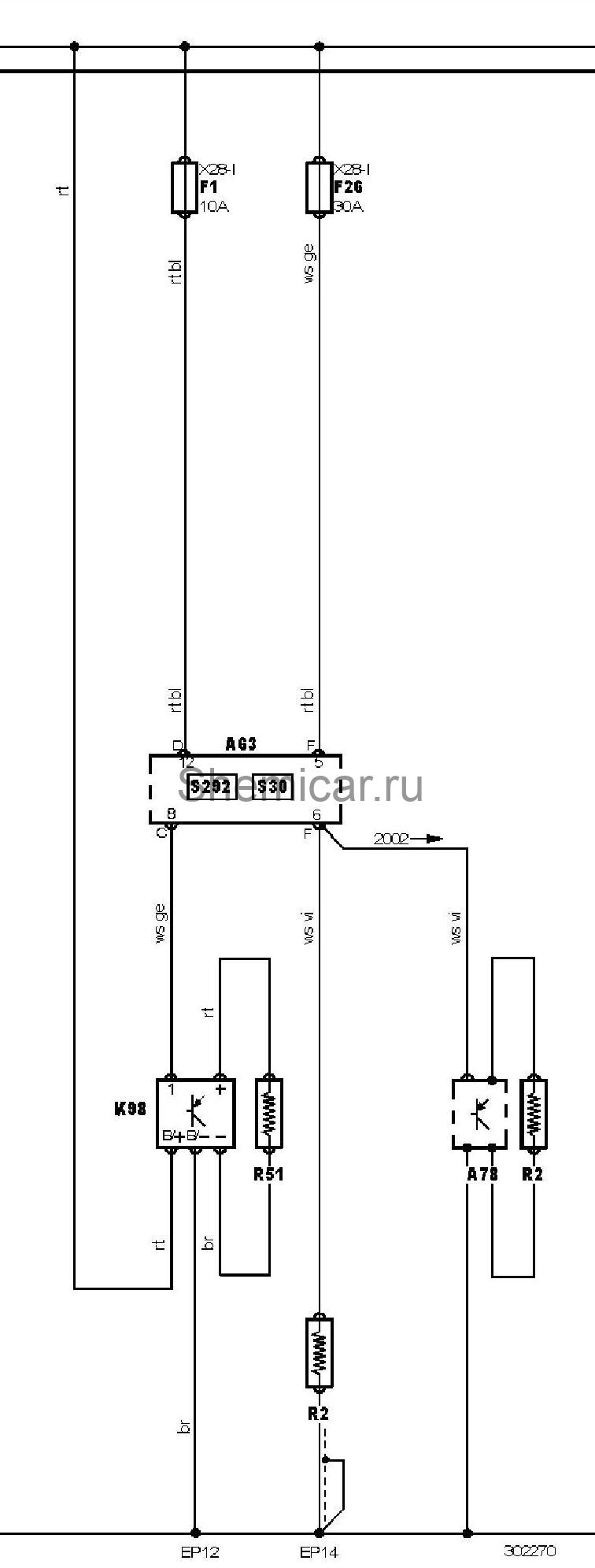

Электросхема обогрева стекла Audi A4 B6

Электросхема обогрева стекла для автомобилей Audi A4 2001, 2002, 2003, 2004 года выпуска.

Электросхема обогрева стекла -07.2004

обозначения к электрической схеме Audi A4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A63	Электронный блок управления кондиционером
A78	Блок антенны
EP12	Точка массы
EP14	Точка массы
F1	Предохранитель
F26	Предохранитель
K98	Реле обогревателя лобового стекла
R2	Обогреватель заднего стекла
R51	Обогреватель лобового стекла
S30	Выключатель обогревателя заднего стекла
S292	Панель управления кондиционером/отопителем
X28-I	Блок предохранителей/реле, приборная панель 1

цвета проводов на схеме.
