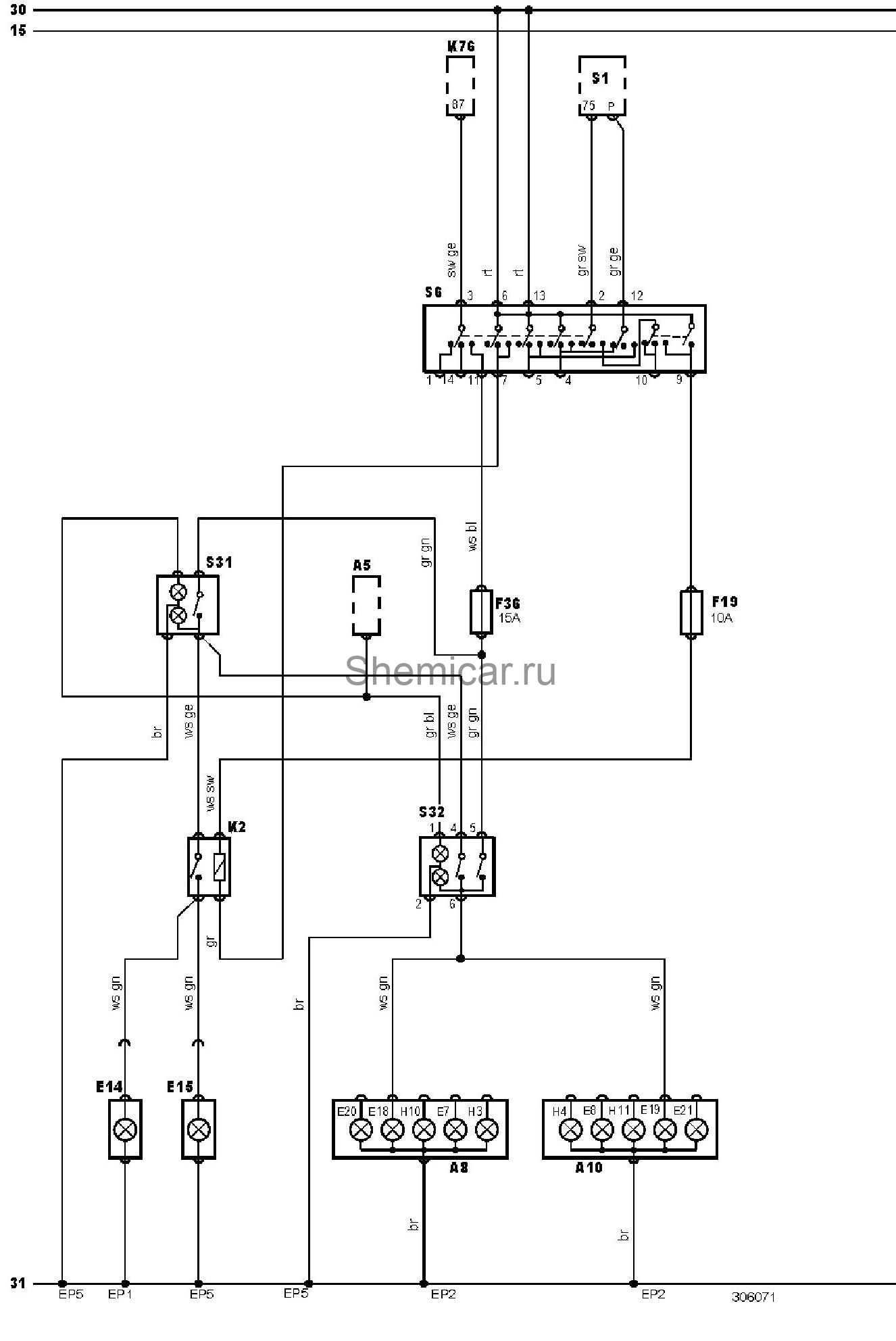

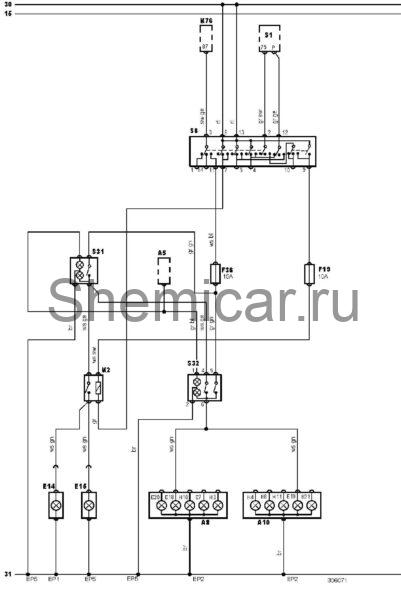

Электросхема ламп внешнего освещения тип 3 Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A8

Левый задний фонарь в сборе

A10

Правый задний фонарь в сборе

EP1

Точка массы

EP2

Точка массы

EP5

Точка массы

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F19

Предохранитель

F36

Предохранитель

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

K2

Реле противотуманных фар

K76

Реле вспомогательных цепей зажигания

S1

Замок зажигания

S6

Комбинированный переключатель

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
