Электросхема подушек безопасности Audi А4 B5

Электросхема подушек безопасности для автомобилей Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

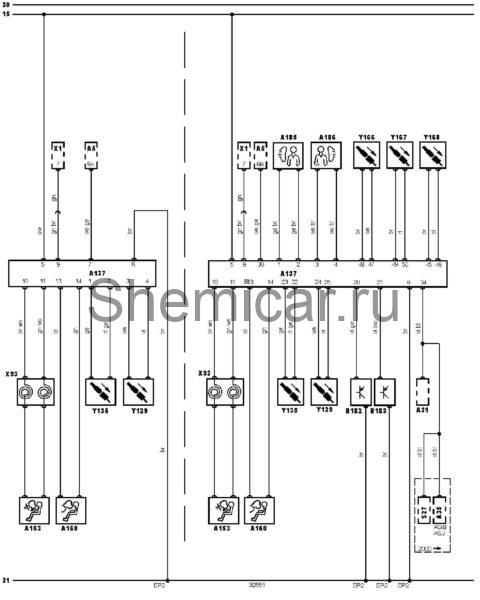

Электросхема подушек безопасности.

обозначения к электрической схеме Audi А4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A31	Блок управления центральным замком
A35	Электронный блок управления двигателем (ECM)
A137	Электронный блок управления SRS
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
A185	Боковая подушка безопасности водителя
A186	Боковая подушка безопасности пассажира
B182	Боковой датчик удара, со стороны водителя
B183	Боковой датчик удара, со стороны пассажира
EP2	Точка массы
S27	Выключатель аварийной сигнализации
X1	Диагностический разъем (DLC)
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя
Y166	Преднатяжитель ремня безопасности (левый задний)
Y167	Преднатяжитель ремня безопасности (правый задний)
Y168	Преднатяжитель ремня безопасности (центральный задний)

цвета проводов на схеме.
