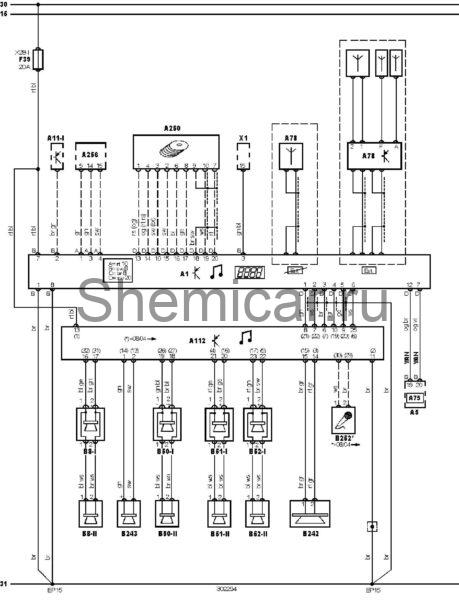

Электросхема мультимедиа-системы тип 2 Audi A4 B6-В7

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A75

Блок управления комбинацией приборов

A78

Блок антенны

A112

Усилитель выходного сигнала аудиосистемы

A250

CD-чейнджер

A256

Блок системы голосовой активации

B8-I

Динамик аудиосистемы, левый передний или единственный 1

B8-II

Динамик аудиосистемы, левый передний или единственный2

B50-I

Динамик аудиосистемы, правый передний1

B50-II

Динамик аудиосистемы, правый передний2

B51-I

Динамик аудиосистемы, левый задний 1

B51-II

Динамик аудиосистемы, левый задний 2

B52-I

Динамик аудиосистемы, правый задний 1

B52-II

Динамик аудиосистемы, правый задний 2

B242

Динамик аудиосистемы, задний центральный

B243

Динамик аудиосистемы, передний центральный

B252

Микрофон

EP15

Точка массы

F39

Предохранитель

VAN

Шина данныхVAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
