Электросхема двигателя ADP Audi A4 В5

Электросхема системы управления двигателем для автомобилей Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

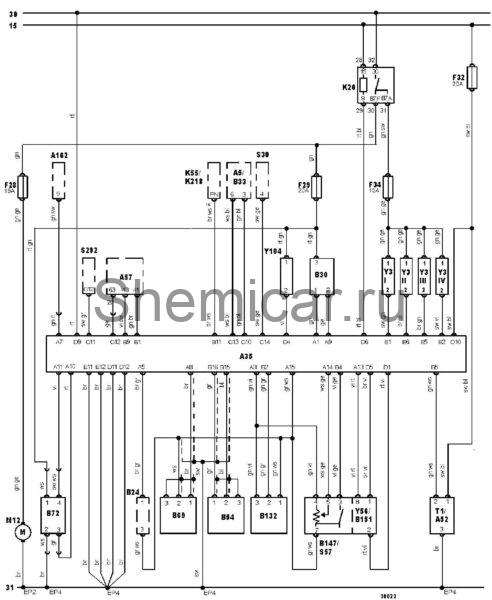

Электросхема управления двигателем ADP объемом 1.6 литра (Bosh Motronic 3.2).

обозначения к электрической схеме Audi A4



цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
