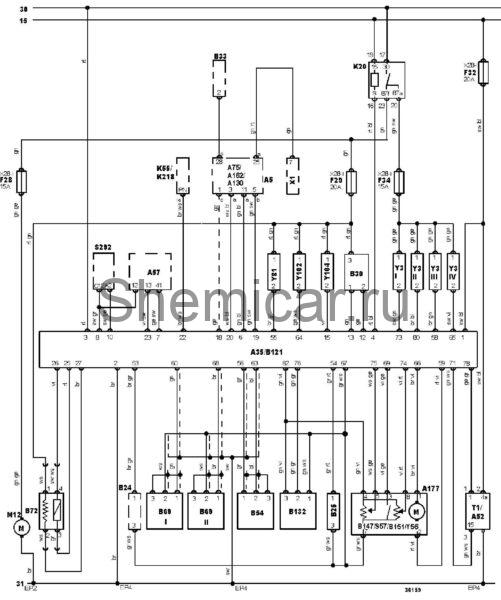

Электросхема двигателя ADR тип 2 Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A57

Электронный блок управления КПП

A75

Блок управления комбинацией приборов

A130

Блок диагностики

A162

Электронный блок управления иммобилайзером

A177

Блок управления дроссельной заслонкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B69I

Датчик детонации

B69II

Датчик детонации

B72

Подогреваемый кислородный датчик

B121

Датчик атмосферного давления

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

B151

Датчик положения привода управления частотой вращения холостого хода(^)

F28

Предохранитель

F29

Предохранитель

F32

Предохранитель

F34

Предохранитель

K20

Реле топливногонасоса

K55

Реле выключателя запрещения запуска

K218

Реле фонарей заднего хода

M12

Топливныйнасос

S57

Датчик полностью закрытого положения дроссельной заслонки

S292

Панель управления кондиционером/отопителем

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y56

Привод управления частотой вращения холостого хода

Y81

Привод системы изменения фаз газораспределения

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
