Электросхема ABS Audi A4 B5

Рассмотрена схема электрооборудования автомобиля Audi A4 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

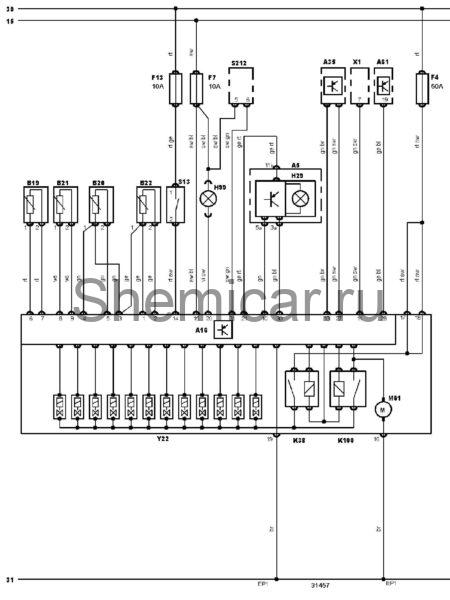

Электросхема системы АБС.

обозначения к электрической схеме Audi A4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления
A35	Электронный блок управления двигателем
A61	Электронный блок управления противобуксовочной системой
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
F4	Предохранитель
F7	Предохранитель
F13	Предохранитель
H29	Индикатор ABS
H99	Индикатор противобуксовочной системы
K38	Реле системы
K100	Реле электродвигателя насоса
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S212	Выключатель противобуксовочной системы
X1	Диагностический разъем (DLC)
Y22	Модулятор давления

цвета проводов на схеме.
