Электросхема cистемы навигации Audi А4 B5

Электросхема системы навигации для автомобилей Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

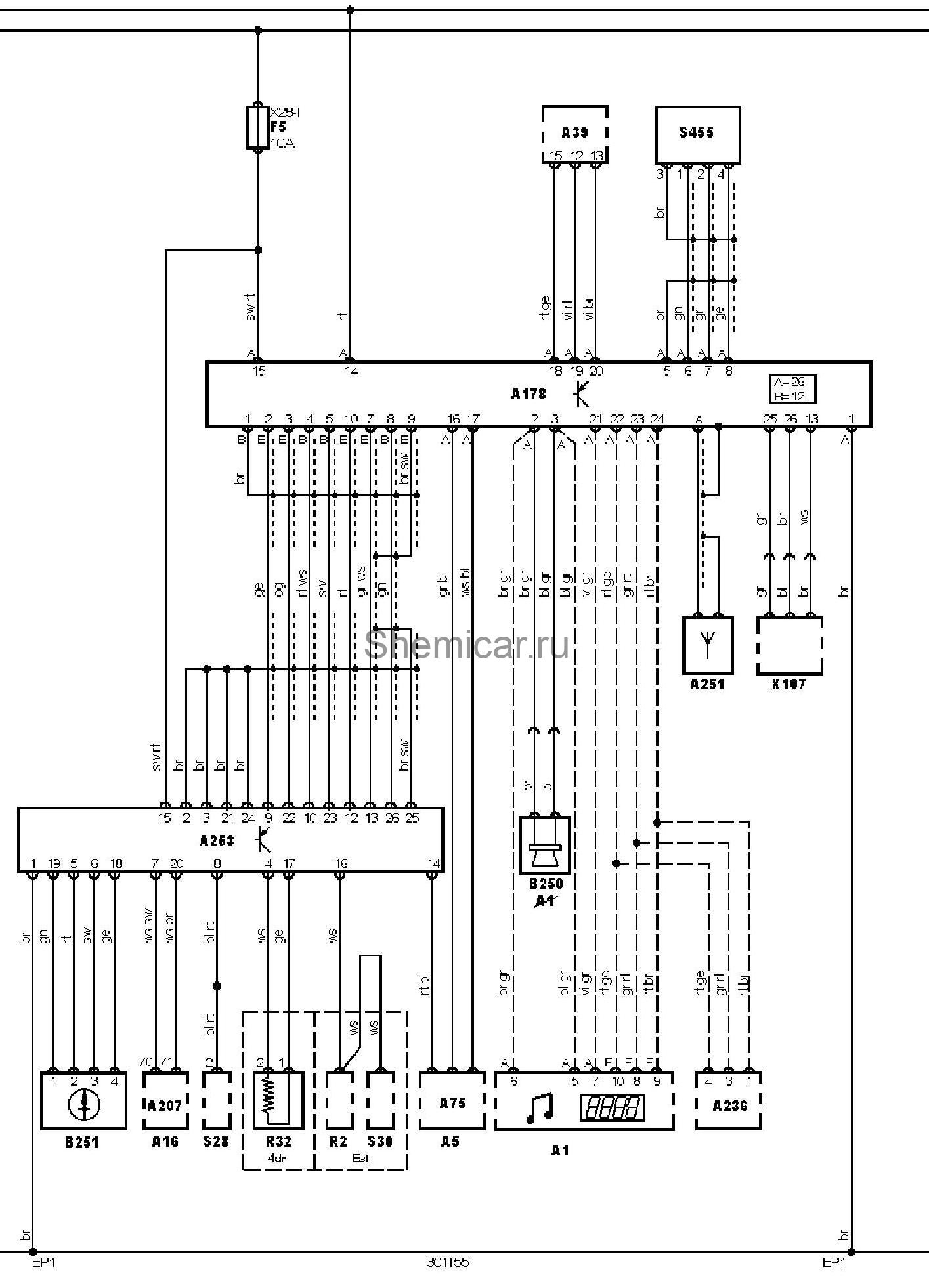

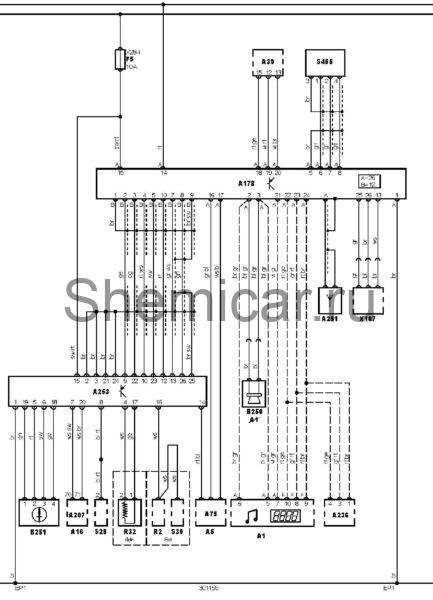

Электросхема системы навигации.

обозначения к электрической схеме Audi А4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A5	Комбинация приборов
A16	Электронный блок управления ABS
A39	Дополнительный блок индикации неисправности
A75	Блок управления комбинацией приборов
A178	Блок управления навигационной системой
A207	Блок управления ESP (система поддержания курсовой устойчивости)
A236	Блок управления электрооборудованием рулевой колонки
A251	Антенна навигационной системы
A253	CD/DVD-привод навигационной системы
B250	Динамик системы навигации
B251	Компас навигационной системы
EP1	Точка массы
F5	Предохранитель
R2	Обогреватель заднего стекла
R32	Обогреватель заднего стекла
S28	Выключатель фонарей заднего хода
S30	Выключатель обогревателя заднего стекла
S455	Переключатель управления навигационной системой
X28-I	Блок предохранителей/реле
X107	Разъем телефона

цвета проводов на схеме.
