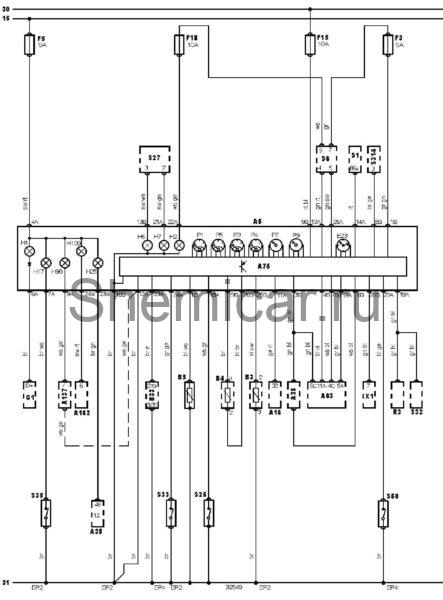

Электросхема приборной панели тип 1 Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A137

Электронный блок управления SRS

A162

Электронный блок управления иммобилайзером

B3

Датчик указателя уровня топлива

B4

Датчик указателя температуры охлаждающей жидкости

B5

Датчик указателя температуры моторного масла

B33

Датчик скорости автомобиля

EP2

Точка массы

EP4

Точка массы

E23

Часы

F3

Предохранитель

F5

Предохранитель

F15

Предохранитель

F18

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H17

Индикатор включения стояночного тормоза

H25

Индикатор свечей накаливания

H98

Индикатор SRS

H109

Индикатор иммобилайзера

P1

Вольтметр

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P5

Указатель температуры моторного масла

P7

Тахометр

P9

Спидометр

R3

Прикуриватель

S1

Замок зажигания

S6

Комбинированный переключатель

S25

Датчик аварийного давления масла

S27

Выключатель аварийной сигнализации

S32

Выключатель задних противотуманных фонарей

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

S314

Выключатель центрального замка (дверь водителя)

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
