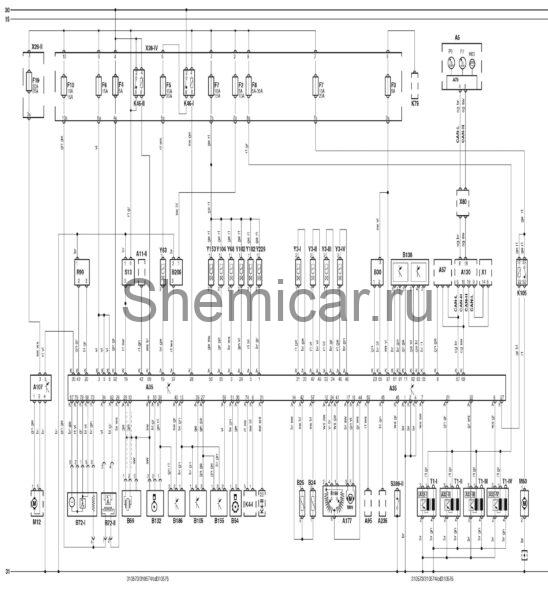

Электросхема управления двигателем тип 4 Audi A4 B7

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A75

Блок управления комбинацией приборов

A95

Блок управления электродвигателем вентилятора системы охлаждения

A107

Блок управления топливным насосом

A130

Блок диагностики

A177

Блок управления дроссельной заслонкой

A236

Блок управления электрооборудованием рулевой колонки

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B105

Датчик давления наддува

B132

Датчик положения распределительного вала

B138

Датчик положения педали акселератора

B155

Датчик положения привода системы изменения геометрии впускного коллектора

B169

Датчик положения электродвигателя привода дроссельной заслонки

B186

Датчик давления в топливном коллекторе

B206

Датчик состояния моторного масла

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F8

Предохранитель

F10

Предохранитель

F19

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K79

Реле основных цепей зажигания

K105

Реле насоса охлаждающей жидкости

M12

Топливныйнасос

M50

Электродвигатель насоса системы охлаждения

M89

Электродвигатель привода дроссельной заслонки

P7

Тахометр

P9

Спидометр

R99

Датчик положения педали сцепления

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X80

Разъем шины данных

Y3

Форсунка

Y63

Э/м клапан управления регулятором давления топлива

Y68

Клапан управления перепуском газов мимо турбины

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

Y153

Предохранительный клапан турбокомпрессора

Y182

Привод системы изменения фаз газораспределения, впуск

Y229

Клапан управления давлением моторного масла

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
