Электросхема диагностического разъема Audi A4 B7

Электросхема системы диагностического разъема для автомобилей Audi A4 2004, 2005, 2006, 2007,2008 года выпуска.

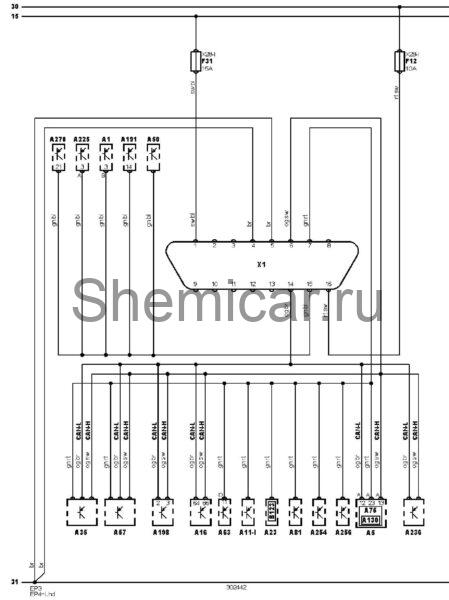

Электросхема диагностического разъема (08.2004-).

обозначения к электрической схеме Audi A4

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A16

Электронный блок управления ABS

A23

Блок управления противоугонной системой

A35

Электронный блок управления двигателем (ECM)

A50

Блок управления электроприводом сиденья

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A81

Блок управления усилителем рулевого управления

A130

Блок диагностики

A191

Блок управления корректором фар

A198

Электронный блок управления SRS

A225

Блок телематики

A236

Блок управления электрооборудованием рулевой колонки

A254

Блок управления телефоном

A256

Блок системы голосовой активации

A270

TV-тюнер

B123

Датчик изменения объема (противоугонная система)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP3

Точка массы

EP4

Точка массы

F12

Предохранитель

F31

Предохранитель

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1



цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
