Электросхема системы запуска Audi A4 B7

Электросхема системы запуска для автомобилей Audi A4 2004, 2005, 2006, 2007, 2008 года выпуска.

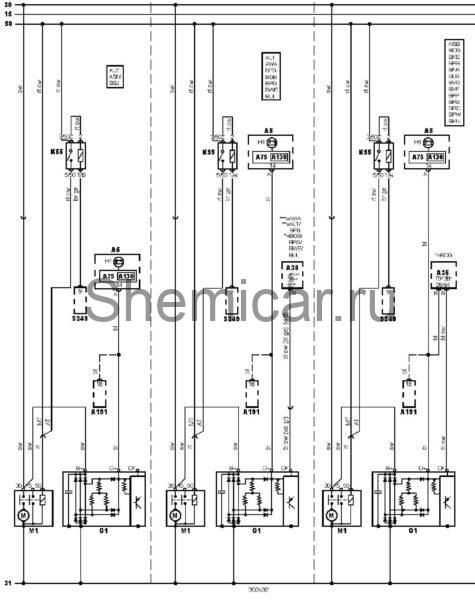

Электросхема системы запуска 08.2004-

обозначения к электрической схеме Audi A4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
Д35	Электронный блок управления двигателем (ECM)
Д75	Блок управления комбинацией приборов
Д130	Блок диагностики
Д191	Блок управления корректором фар
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
K55	Реле выключателя запрещения запуска
M1	Стартер
S249	Датчик положения селектора

цвета проводов на схеме.
