Электросхема управления двигателем Audi A4 B7

Электросхема управления двигателем для автомобилей Audi A4 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

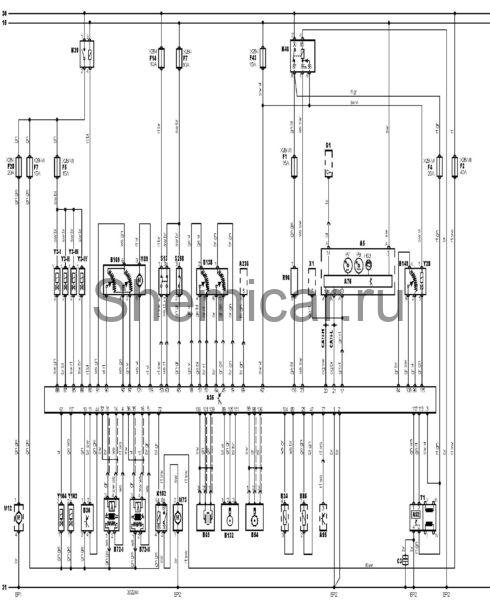

Электросхема управления двигателем ALZ 08.2004-

обозначения к электрической схеме Audi A4

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A52

Коммутатор системы зажигания

A75

Блок управления комбинацией приборов

A95

Блок управления электродвигателем вентилятора системы охлаждения

A236

Блок управления электрооборудованием рулевой колонки

B24

Датчик температуры охлаждающей жидкости

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B85

Датчик температуры в моторном отсеке

B132

Датчик положения распределительного вала

B138

Датчик положения педали акселератора

B149

Датчик положения клапана системы рециркуляции ОГ (EGR)

B169

Датчик положения электродвигателя привода дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

C3

Подавитель помех (аудиосистема)

EP1

Точка массы

EP2

Точка массы

F1

Предохранитель

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F7

Предохранитель

F14

Предохранитель

F28

Предохранитель

F43

Предохранитель

G1

Г енератор

H63

Индикатор неисправности системы управления двигателем (MIL)

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K152

Реле насоса системы подачи воздуха на выпуск

M12

Топливныйнасос

M73

Насос системы подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

P7

Тахометр

P9

Спидометр

R96

Термостат системы охлаждения

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-VII

Блок предохранителей/реле, моторный отсек

Y3

Форсунка

Y28

Э/м клапан системы рециркуляции ОГ (EGR)

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
