Электросхема cистемы запуска Audi А4 B5

Электросхема системы запуска для автомобилей Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

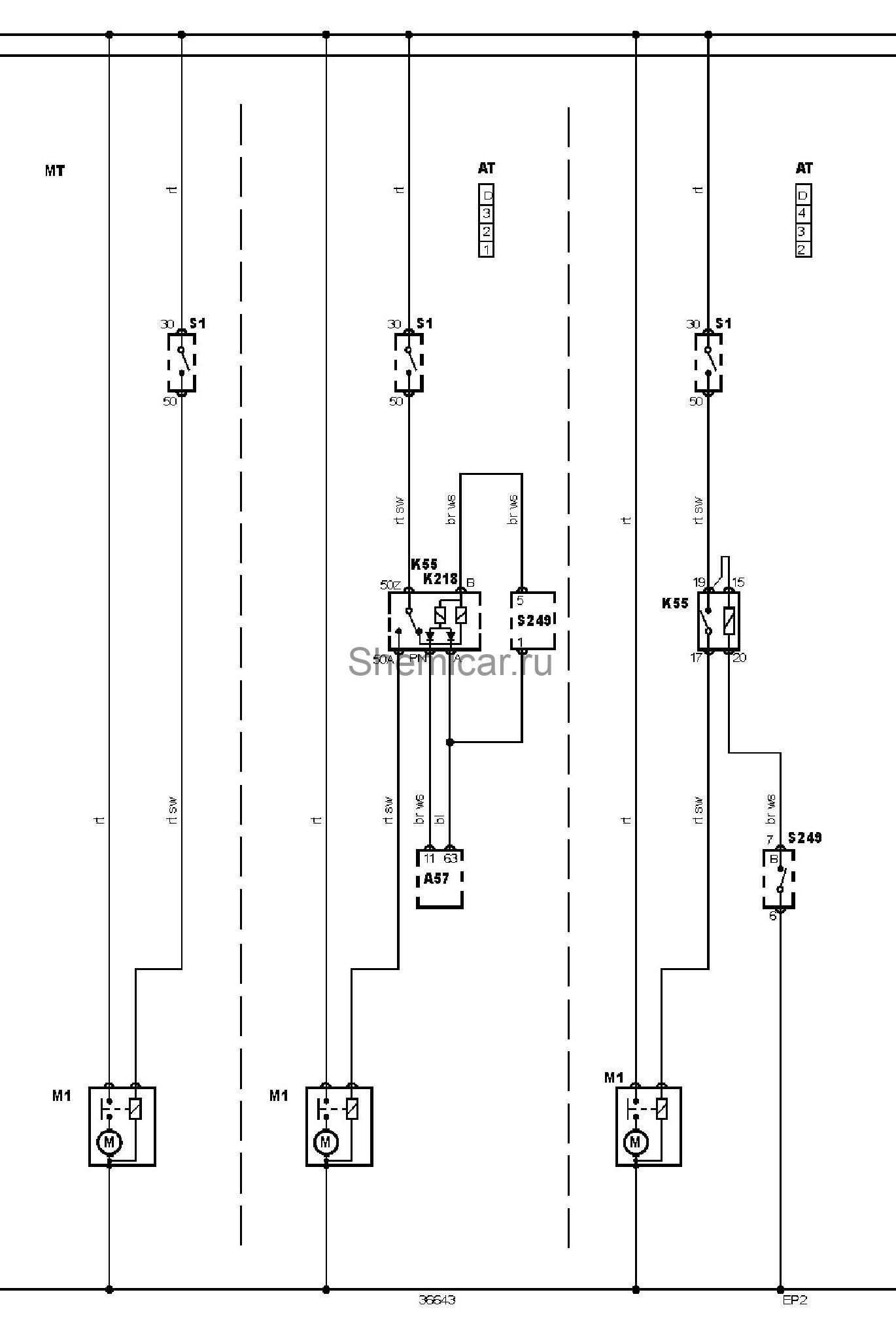

Электросхема системы запуска.

обозначения к электрической схеме Audi А4

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A57	Электронный блок управления трансмиссией (TCM)
EP2	Точка массы
K55	Реле выключателя запрещения запуска
K218	Реле фонарей заднего хода
M1	Стартер
S1	Замок зажигания
S249	Датчик положения селектора

цвета проводов на схеме.
