Электросхема стеклоподъемников тип 2 Mercedes Benz E-Class 210

Электрическая схема электропривода стеклоподъемников Mercedes Benz E-Class 210 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

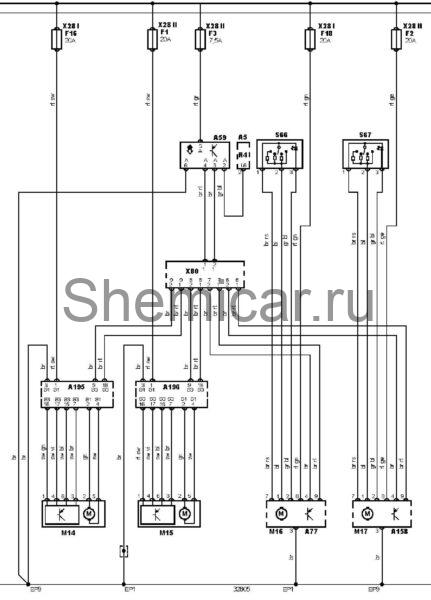

Электросхема электропривода стеклоподъемников (03.1997-).

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A59	Блок переключателей управления электроприводом стеклоподъемников
A77	Блок управления левым задним стеклоподъемником
A158	Блок управления правым задним стеклоподъемником
A195	Блок управления электрооборудованием двери водителя
A196	Блок управления электрооборудованием двери пассажира
EP1	Точка массы
EP9	Точка массы
F1	Предохранитель
F2	Предохранитель
F3	Предохранитель
F16	Предохранитель
F18	Предохранитель
M14	Электродвигатель привода стеклоподъемника двери водителя
M15	Электродвигатель привода стеклоподъемника двери пассажира
M16	Электродвигатель привода стеклоподъемника задней левой двери
M17	Электродвигатель привода стеклоподъемника задней правой двери
R4	Реостат подсветки комбинации приборов
S66	Выключатель электропривода стеклоподъемника (левая задняя дверь)
S67	Выключатель электропривода стеклоподъемника (правая задняя дверь)
X28I	Блок предохранителей/реле
X28II	Блок предохранителей/реле
X80	Разъем шины данных

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
