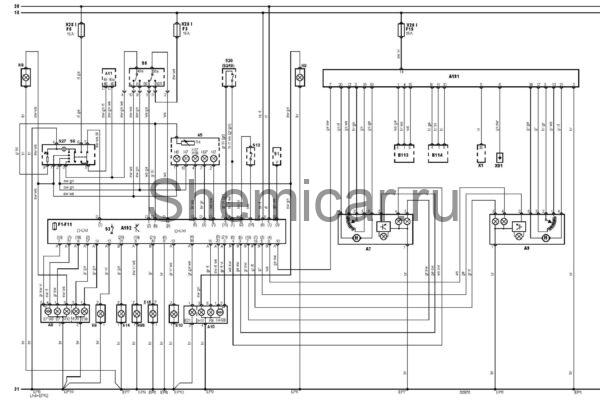

Электросхема внешнего освещения тип 4 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A8

Левый задний фонарь в сборе

A9

Правая фара в сборе

A10

Правый задний фонарь в сборе

A11

Многофункциональный блок управления

A191

Блок управления корректором фар

A192

Блок управления освещением

B113

Датчик высоты положения кузова (передний)

B114

Датчик высоты положения кузова (задний)

EP1

Точка массы

EP10

Точка массы

EP12

Точка массы

EP6

Точка массы

EP7

Точка массы

EP8

Точка массы

EP9

Точка массы

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E10

Лампа подсветки номерного знака (правая)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F1

Предохранитель

F3

Предохранитель

F5

Предохранитель

F11

Предохранитель

F15

Предохранитель

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правого стоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H85

Лампа центрального стоп-сигнала

H97

Индикатор неисправности ламп

R4

Реостат подсветки комбинации приборов

S1

Замок зажигания

S3

Выключатель фар

S5

Переключатель указателей поворота

S6

Комбинированный переключатель

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S249

Датчик положения селектора

X1

Диагностический разъем (DLC)

X28

Блок предохранителей/реле

X91

Разъем датчика скорости автомобиля

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
