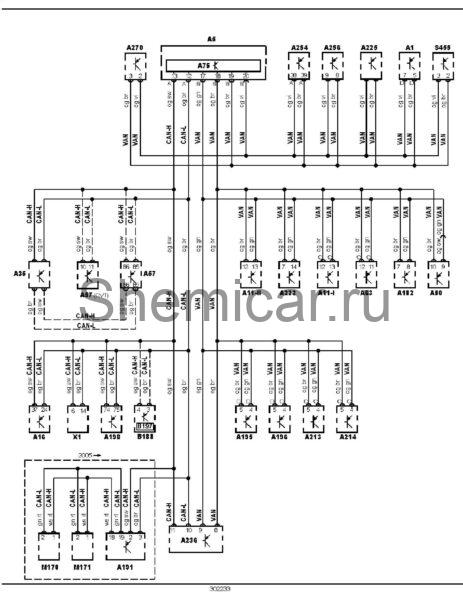

Электросхема шин CAN Audi A4 B7

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A50

Блок управления электроприводом сиденья

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A182

Блок управления дополнительным отопителем

A191

Блок управления корректором фар

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A213

Блок управления электрооборудованием левой задней двери

A214

Блок управления электрооборудованием правой задней двери

A222

Блок управления системой парковки

A225

Блок телематики

A236

Блок управления электрооборудованием рулевой колонки

A254

Блок управления телефоном

A256

Блок системы голосовой активации

A270

TV-тюнер

B188

Датчик бокового перемещения

B197

Датчик бокового ускорения

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

M170

Электродвигатель корректора фары, лев.

M171

Электродвигатель корректора фар (правый)

S455

Переключатель управления навигационной системой

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
