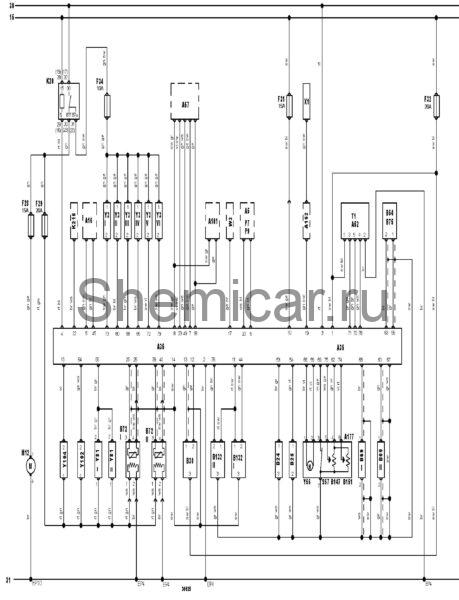

Электросхема двигателя AGA тип 3 Audi А4 B5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A57

Электронный блок управления КПП

A161

Многофункциональный дисплей

A162

Электронный блок управления иммобилайзером

A177

Блок управления дроссельной заслонкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69-I

Датчик детонации

B69-II

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B75

Датчик частоты вращения коленчатого вала

B132-I

Датчик положения распределительного вала

B132-II

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

B151

Датчик положения привода управления частотой вращения холостого хода(^)

F28

Предохранитель

F29

Предохранитель

F31

Предохранитель

F32

Предохранитель

F34

Предохранитель

K20

Реле топливного насоса

K216

Реле системы управления трансмиссией

M12

Топливныйнасос

P7

Тахометр

P9

Спидометр

S57

Датчик полностью закрытого положения дроссельной заслонки

T1

Катушка зажигания

W3

Запасной провод (жгут проводов)

X1

Диагностический разъем (DLC)

Y3-I

Форсунка

Y3-II

Форсунка

Y3-III

Форсунка

Y3-IV

Форсунка

Y3-V

Форсунка

Y3-VI

Форсунка

Y56

Привод управления частотой вращения холостого хода

Y81-I

Привод системы изменения фаз газораспределения

Y81-II

Привод системы изменения фаз газораспределения

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
