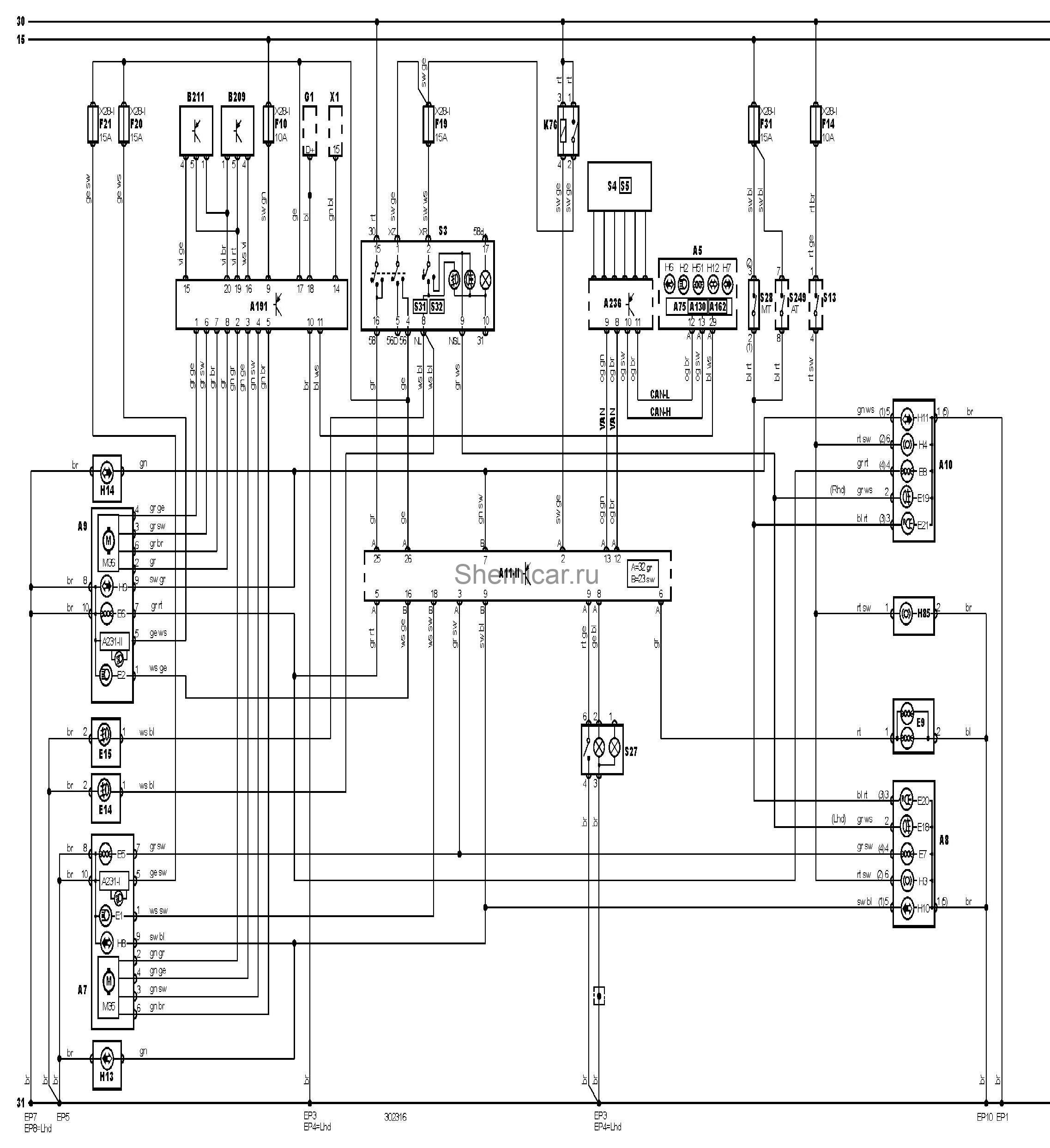

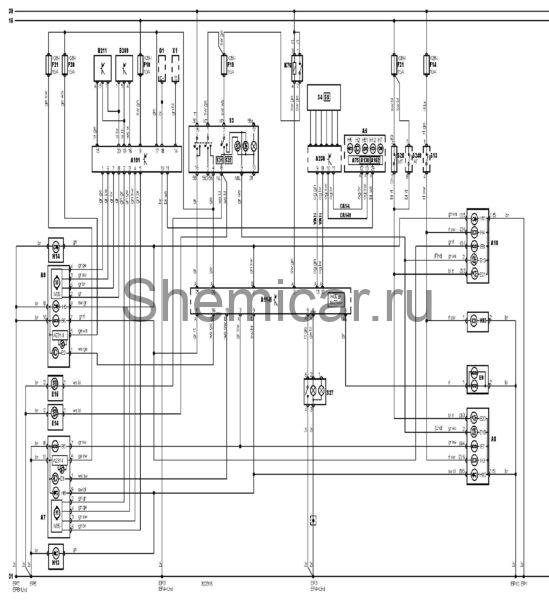

Электросхема ламп внешнего освещения тип 5 Audi A4 B6

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара всборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

A11-II

Многофункциональный блок управления 2

A75

Блок управления комбинацией приборов

A130

Блок диагностики

A162

Электронный блок управления иммобилайзером

A191

Блок управления корректором фар

A231-I

Блок управления ксеноновыми фарами 1

A231-II

Блок управления ксеноновыми фарами 2

A236

Блок управления электрооборудованием рулевой колонки

B209

Датчик высоты положения кузова (левый задний)

B211

Датчик высоты положения кузова (левый передний)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

EP1

Точка массы

EP10

Точка массы

EP3

Точка массы

EP4

Точка массы

EP5

Точка массы

EP7

Точка массы

EP8

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

E14

Лампа противотуманной фары (левой)

E15

Лампа противотуманной фары (правой)

E18

Лампа заднего противотуманного фонаря (левого или единственного)

E19

Лампа заднего противотуманного фонаря (правого)

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F10

Предохранитель

F14

Предохранитель

F19

Предохранитель

F20

Предохранитель

F21

Предохранитель

F31

Предохранитель

G1

Г енератор

H2

Индикатор включения дальнего света фар

H3

Лампа левого стоп-сигнала

H4

Лампа правогостоп-сигнала

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателяповорота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

H12

Индикатор включения аварийной сигнализации

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

H51

Индикатор предупреждения о невыключенных габаритах

H85

Лампа центрального стоп-сигнала

K76

Реле вспомогательных цепей зажигания

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S3

Выключатель фар

S4

Переключатель света фар

S5

Переключатель указателей поворота

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S27

Выключатель аварийной сигнализации

S28

Выключатель фонарей заднего хода

S31

Выключатель противотуманных фар

S32

Выключатель задних противотуманных фонарей

S249

Датчик положения селектора

VAN

Шина данныхVAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
