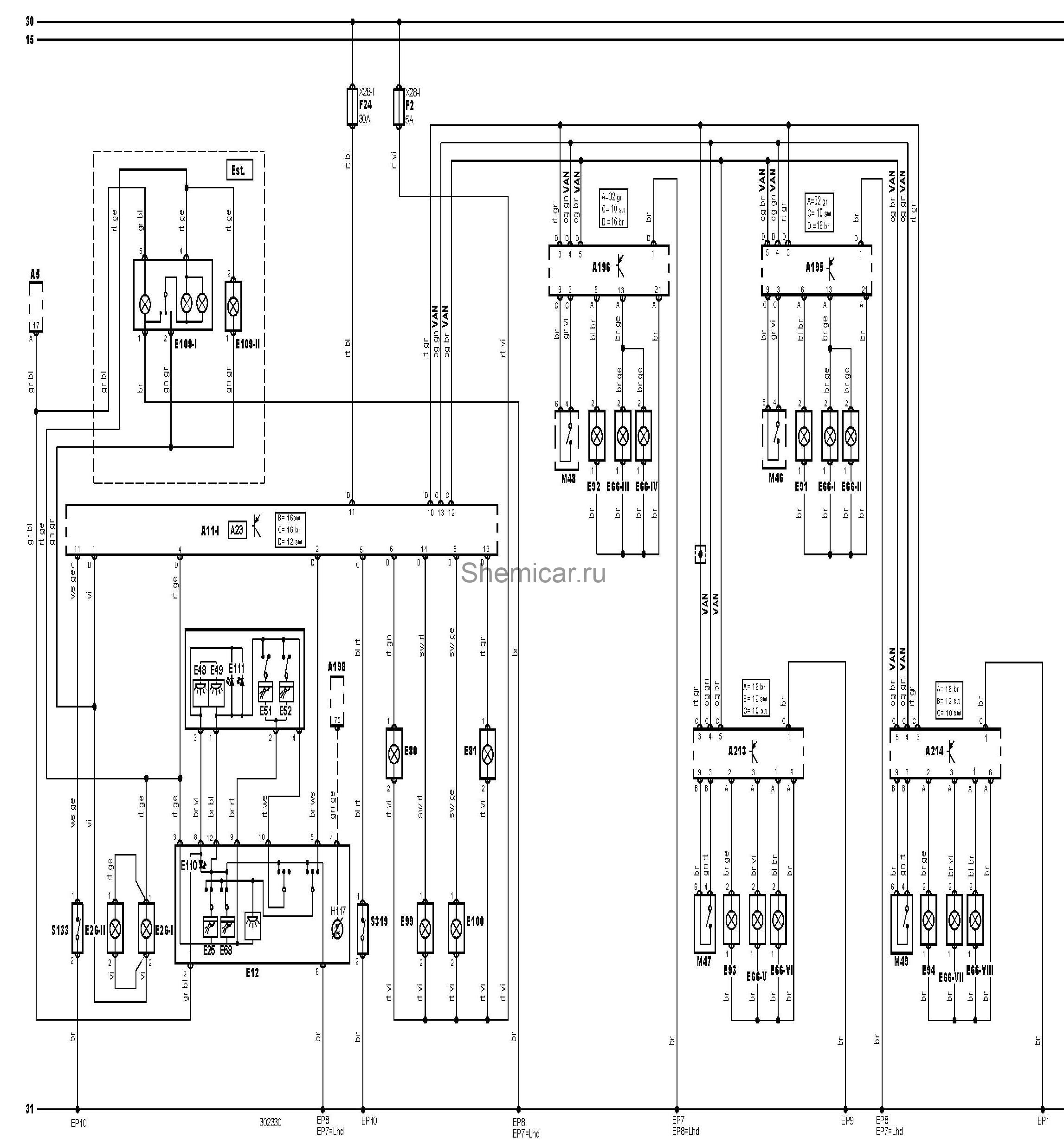

Электросхема ламп освещения салона тип 1 Audi A4 B6-В7

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A23

Блок управления противоугонной системой

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A213

Блок управления электрооборудованием левой задней двери

A214

Блок управления электрооборудованием правой задней двери

EP1

Точка массы

EP10

Точка массы

EP7

Точка массы

EP8

Точка массы

EP9

Точка массы

E12

Лампа освещения салона (передняя)

E25

Лампа местной подсветки (единственная)

E26-I

Лампа подсветки багажника / задней двери 1

E26-II

Лампа подсветки багажника / задней двери 2

E48

Лампа освещения салона (задняя левая или единственная)

E49

Лампа освещения салона (задняя правая)

E51

Лампа местной подсветки (задняя левая)

E52

Лампа местной подсветки (задняя правая)

E66-I

Габаритная лампа(ы) двери 1

E66-II

Габаритная лампа(ы) двери 2

E66-III

Габаритная лампа(ы) двери 3

E66-IV

Габаритная лампа(ы) двери 4

E66-V

Габаритная лампа(ы) двери 5

E66-VI

Габаритная лампа(ы) двери 6

E66-VII

Габаритная лампа(ы) двери 7

E66-VIII

Габаритная лампа(ы) двери 8

E68

Лампа местной подсветки (со стороны водителя)

E80

Лампа подсветки пространства для ног (левая)

E81

Лампа подсветки пространства для ног (правая)

E91

Лампа подсветки ручки двери водителя

E92

Лампа подсветки ручки двери пассажира

E93

Лампа подсветки ручки двери (левой задней)

E94

Лампа подсветки ручки двери (правой задней)

E99

Лампа подсветки пространства для ног (левая задняя)

E100

Лампа подсветки пространства для ног (правая задняя)

E109-I

Лампа освещения багажного отделения 1

E109-II

Лампа освещения багажного отделения 2

E110

Лампа внутреннего освещения, передняя

E111

Лампа внутреннего освещения, задняя

F2

Предохранитель

F24

Предохранитель

H117

Индикатор отключения подушки безопасности пассажира

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

S133

Концевой выключатель багажника / задней двери

S319

Выключатель замка крышки багажника / задней двери

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, приборная панель 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
