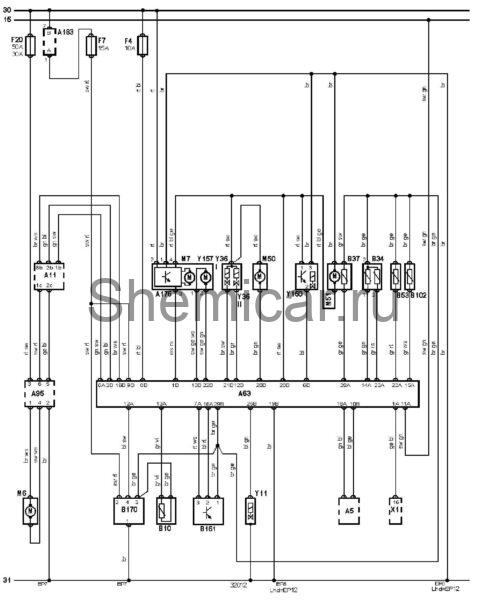

Электросхема кондиционера тип 4 Mercedes Benz E-Class 210

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

A183

Блок управления замком зажигания

B10

Датчик температуры хладагента системы кондиционирования

B34

Датчик температуры на выходе из отопителя

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры за испарителем

B102

Датчик солнечного света (система кондиционирования)

B161

Датчик давления хладагента системы кондиционирования

B170

Датчик чистоты воздуха, поступающего в отопитель

F4

Предохранитель

F7

Предохранитель

F20

Предохранитель

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M51

Вентилятор датчика температуры воздуха в салоне

X1

Диагностический разъем (DLC)

Y11

Электромагнитная муфта компрессора кондиционера

Y36-I

Клапан регулятора охлаждающей жидкости в отопителе

Y36-II

Клапан регулятора охлаждающей жидкости в отопителе

Y150

Блок клапанов отопителя / кондиционера

Y157

Привод (фильтр забора воздуха, кондиционер / отопитель)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
