Электросхема системы зарядки Ford Mondeo 4

Электрическая схема системы зарядки автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска.

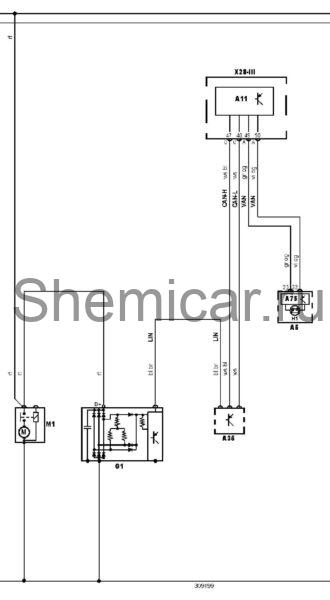

Электросхема системы зарядки.

обозначения к электрической схеме Ford Mondeo

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A35	Электронный блок управления двигателем (ECM)
A75	Блок управления комбинацией приборов
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
G1	Г енератор
H1	Индикатор зарядки аккумуляторной батареи
LIN	Шина данных LIN
M1	Стартер
VAN	Шина данных VAN

цвета проводов на схеме.
