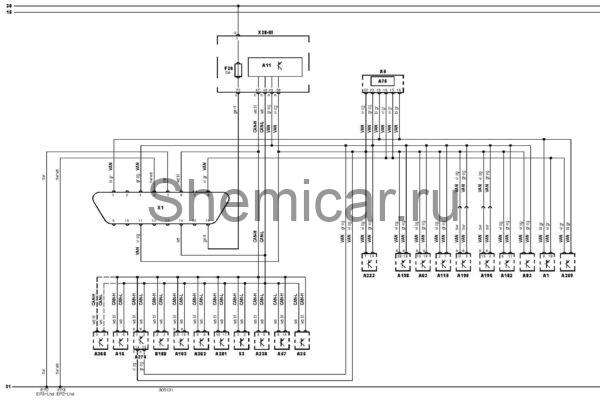

Электросхема шин данных VAN Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A1

Аудиосистема

A5

Комбинация приборов

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A83

Блок регулировки сидений/зеркал

A103

Блок управления подвеской

A115

Блок управления электрооборудованием прицепа

A182

Блок управления дополнительным отопителем

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A222

Блок управления системой парковки

A236

Блок управления электрооборудованием рулевой колонки

A262

Блок управления поддержанием дистанции (круиз-контроль)

A268

Блок управления корректором фар

A269

Блок управления интерфейсом телефона

A276

Блок управления системы дистанционного управления центральным замком и запуска двигателя

A281

Блок управления стояночным тормозом

B188 Датчик бокового перемещения

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

F26

Предохранитель

S3

Выключатель фар

VAN

Шина данных VAN

X1 Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
