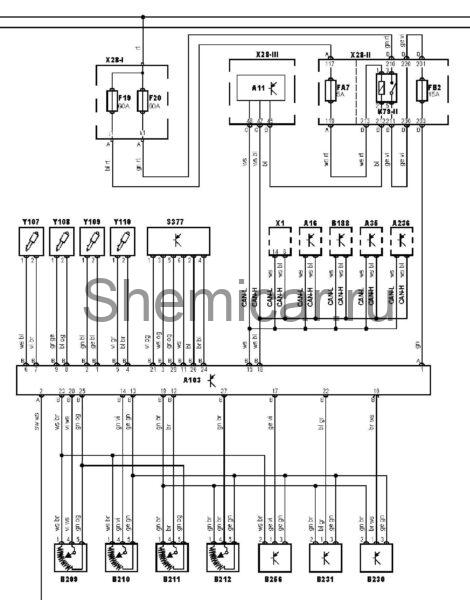

Электросхема управления подвеской Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A103

Блок управления подвеской

A236

Блок управления электрооборудованием рулевой колонки

B188

Датчик бокового перемещения

B209

Датчик высоты положения кузова (левый задний)

B210

Датчик высоты положения кузова (правый задний)

B211

Датчик высоты положения кузова (левый передний)

B212

Датчик высоты положения кузова (правый передний)

B230

Датчик ускорения (подвеска с электронным управлением), левый передний

B231

Датчик ускорения (подвеска с электронным управлением), правый передний

B256

Датчик ускорения (подвеска с электронным управлением), задний

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

FA7

Предохранитель

FB2

Предохранитель

F19

Предохранитель

F20

Предохранитель

S377

Переключатель режимов работы активной подвески

X1

Диагностический разъем (DLC)

Y107

Э/м клапан привода активной подвески (левый передний)

Y108

Э/м клапан привода активной подвески (правый передний)

Y109

Э/м клапан привода активной подвески (левый задний)

Y110

Э/м клапан привода активной подвески (правый задний)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
