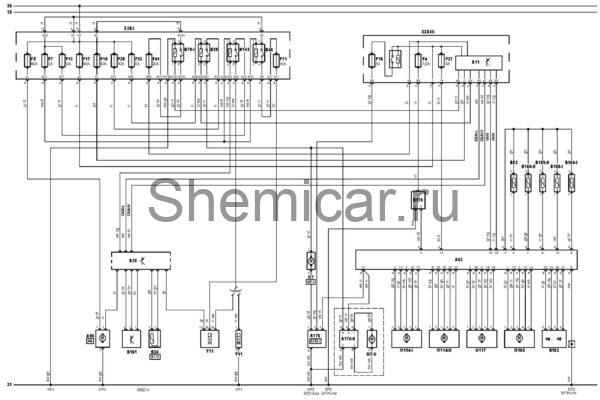

Электросхема системы кондиционирования тип 2 Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A35

Электронный блок управления двигателем (ECM)

A63

Электронный блок управления кондиционером

A95

Блок управления электродвигателем вентилятора системы охлаждения

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B24 Датчик температуры охлаждающей жидкости

B53 Датчик температуры воздуха за испарителем кондиционера

B102 Датчик солнечного света (система кондиционирования)

B161 Датчик давления хладагента системы кондиционирования

B170 Датчик чистоты воздуха, поступающего в отопитель

B172 Датчик температуры головки блока цилиндров

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

F4

Предохранитель

F5

Предохранитель

F7

Предохранитель

F11

Предохранитель

F13

Предохранитель

F17

Предохранитель

F18

Предохранитель

F27

Предохранитель

F28

Предохранитель

F33

Предохранитель

F41

Предохранитель

K28

Реле электродвигателя вентилятора отопителя

K46

Реле системы управления двигателем

K143

Реле электромагнитной муфты компрессора кондиционера

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M117

Электродвигатель привода заслонки направления потоков воздуха на стекло/в ноги (кондиционер/отопитель)

VAN

Шина данных VAN

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
