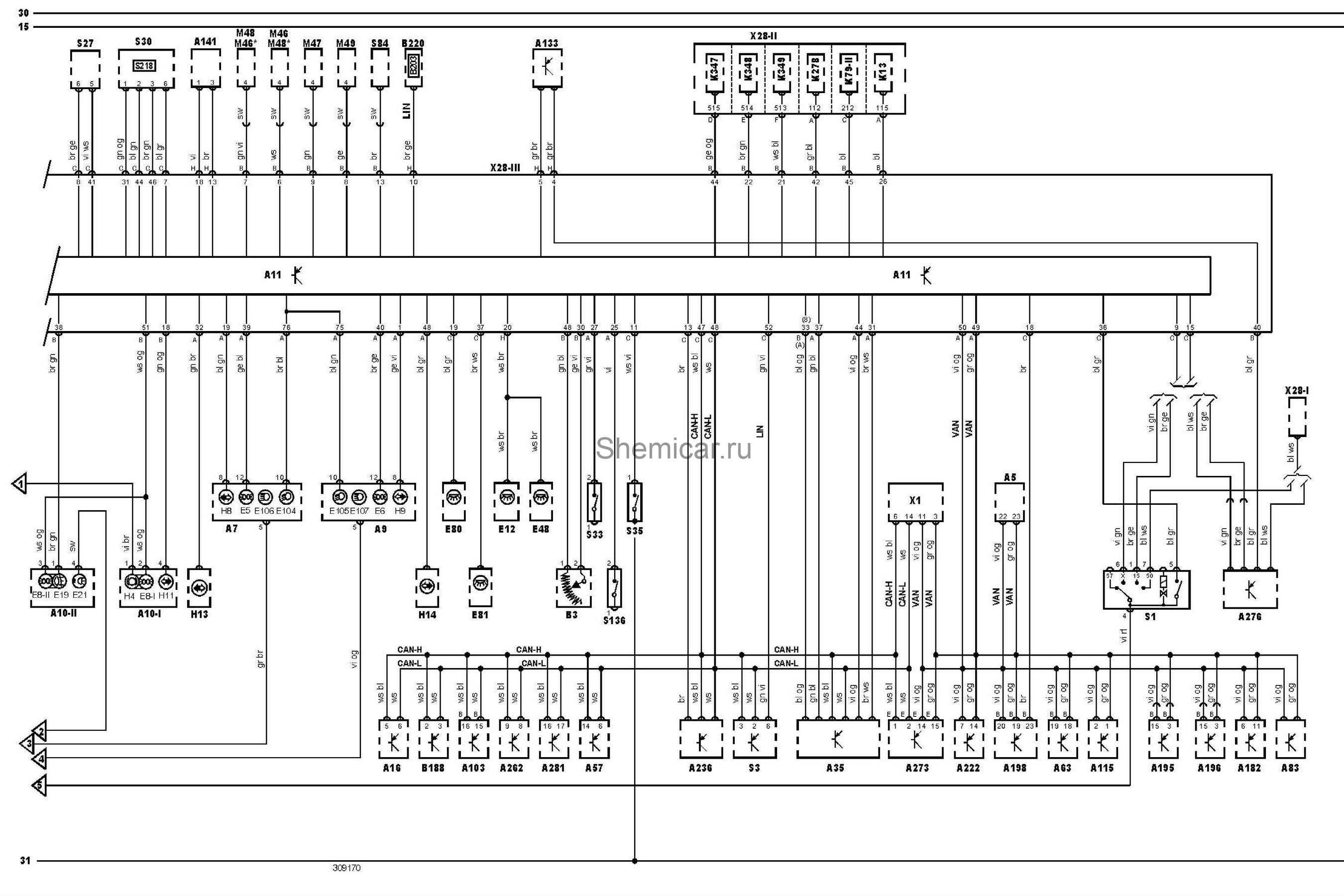

Электросхема МБУ тип 2 Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A9

Правая фара в сборе

A11

Многофункциональный блок управления

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A83

Блок регулировки сидений/зеркал

A103

Блок управления подвеской

A115

Блок управления электрооборудованием прицепа

A133

Блок управления сигналом системы центрального замка

A141

Внутреннее зеркало заднего вида

A182

Блок управления дополнительным отопителем

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A198

Электронный блок управления SRS

A222

Блок управления системой парковки

A236

Блок управления электрооборудованием рулевой колонки

A262

Блок управления поддержанием дистанции (круиз-контроль)

A273

Блок управления системы keyless entry

A276

Блок управления системы дистанционного управления центральным замком и запуска двигателя

A281

Блок управления стояночным тормозом

B3

Датчик указателя уровня топлива

B188

Датчик бокового перемещения

B203

Датчик дождя (очиститель лобового стекла)

B220

Датчик солнечного света

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E12

Лампа освещения салона (передняя)

E19

Лампа заднего противотуманного фонаря (правого)

E21

Лампа фонаря заднего хода (правого)

E48

Лампа освещения салона (задняя левая или единственная)

E80

Лампа подсветки пространства для ног (левая)

E81

Лампа подсветки пространства для ног (правая)

E104

Лампа ближнего света (левая)

E105

Лампа ближнего света (правая)

E106

Лампа дальнего света (левая)

E107

Лампа дальнего света (правая)

H4

Лампа правого стоп-сигнала

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H11

Лампа правого заднего указателя поворота

H13

Левый повторитель указателей поворота

H14

Правый повторитель указателей поворота

K13

Реле обогревателя заднего стекла

K278

Реле очистителя заднего стекла

K347

Реле полной блокировки центрального замка, задние двери

K348

Реле центрального замка (разблокировка), задние двери

K349

Реле центрального замка (блокировка), задние двери

LIN

Шина данных LIN

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

S1

Замок зажигания

S3

Выключатель фар

S27

Выключатель аварийной сигнализации

S30

Выключатель обогревателя заднего стекла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S84

Выключатель привода замка багажника / задней двери

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

S218

Выключатель обогревателя лобового стекла

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
