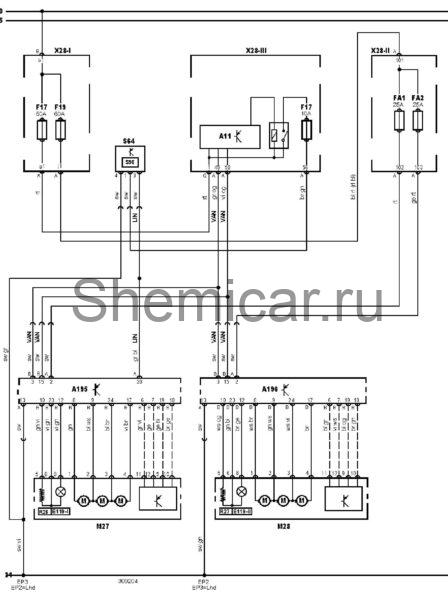

Электросхема электропривода зеркал Ford Mondeo 4

30

"+" аккумуляторной батареи

A11

Многофункциональный блок управления

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

FA1

Предохранитель

FA2

Предохранитель

F17

Предохранитель

F19

Предохранитель

LIN

Шина данных LIN

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S64

Выключатель электропривода стеклоподъемника (дверь водителя)

S98

Переключатель регулировки зеркал заднего вида

VAN

Шина данных VAN

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
