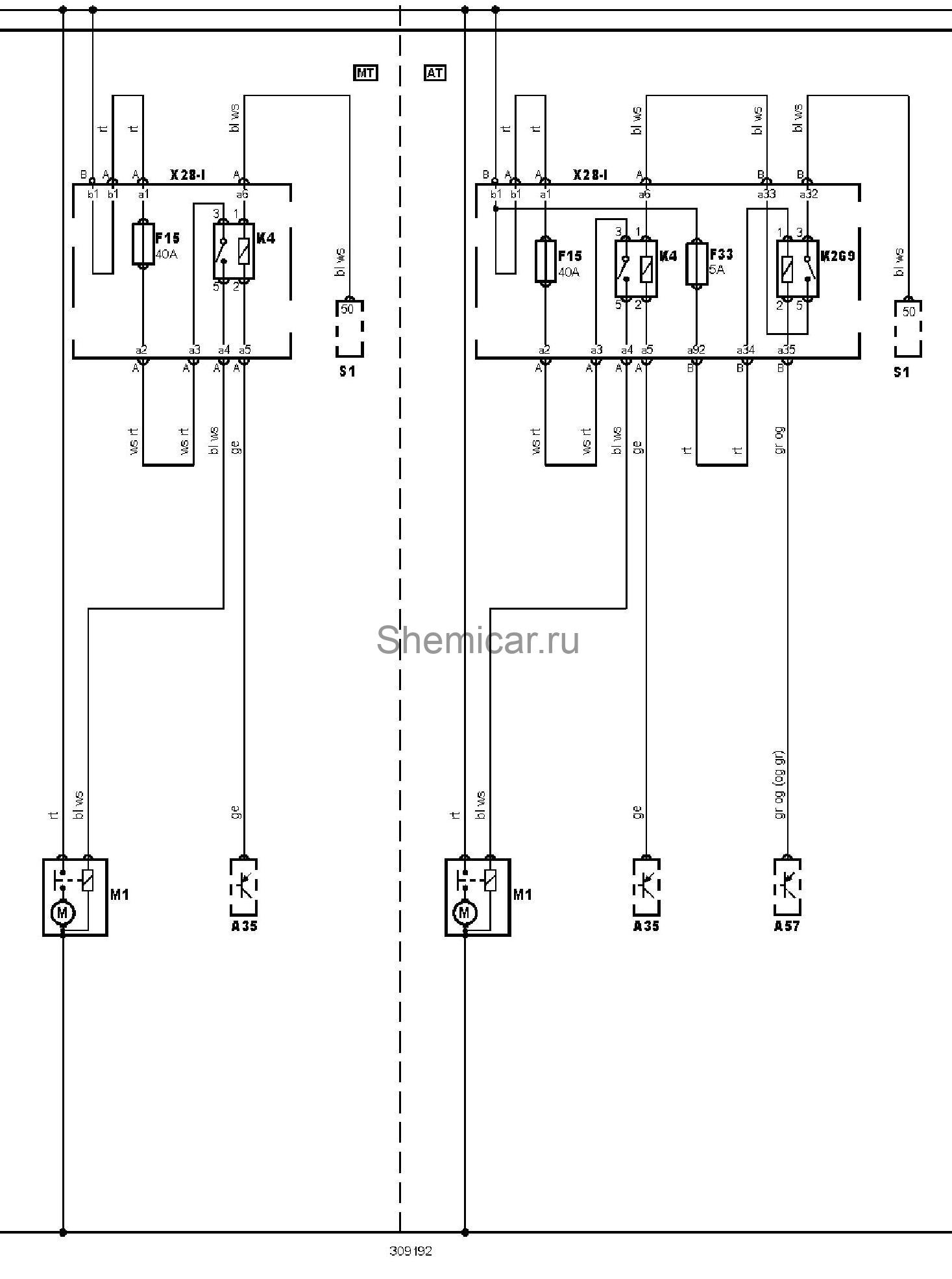

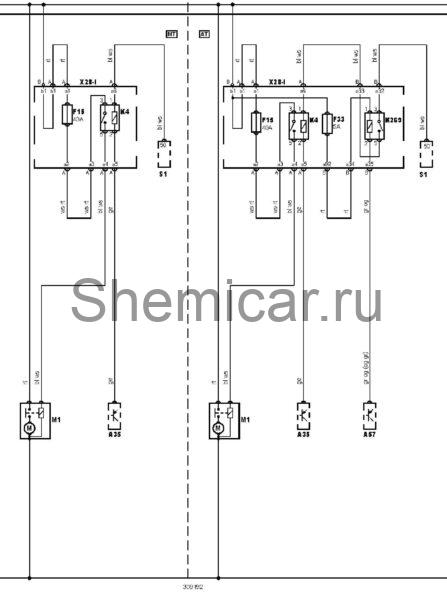

Электросхема системы запуска тип 1 Ford Mondeo 4

Электрическая схема системы запуска автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска.

Электросхема системы запуска — Без keyless entry.

обозначения к электрической схеме Ford Mondeo

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
F15	Предохранитель
F33	Предохранитель
K4	Реле стартера
K269	Реле блокировки селектора (диапазон "P")
M1	Стартер
S1	Замок зажигания

цвета проводов на схеме.
