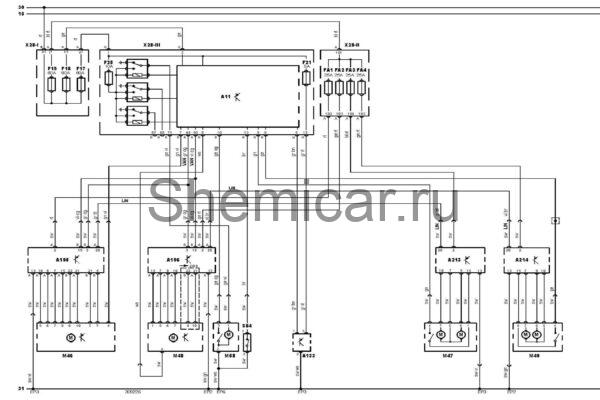

Электросхема центрального замка RHD тип 2 Ford Mondeo 4

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A133

Блок управления сигналом системы центрального замка

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A213

Блок управления электрооборудованием левой задней двери

A214

Блок управления электрооборудованием правой задней двери

FA1

Предохранитель

FA2

Предохранитель

FA3

Предохранитель

FA4

Предохранитель

F17

Предохранитель

F18

Предохранитель

F19

Предохранитель

F21

Предохранитель

F25

Предохранитель

LIN

Шина данных LIN

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

M58

Электродвигатель центрального замка (крышка багажника / задняя дверь)

S84

Выключатель привода замка багажника / задней двери

VAN

Шина данных VAN

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
