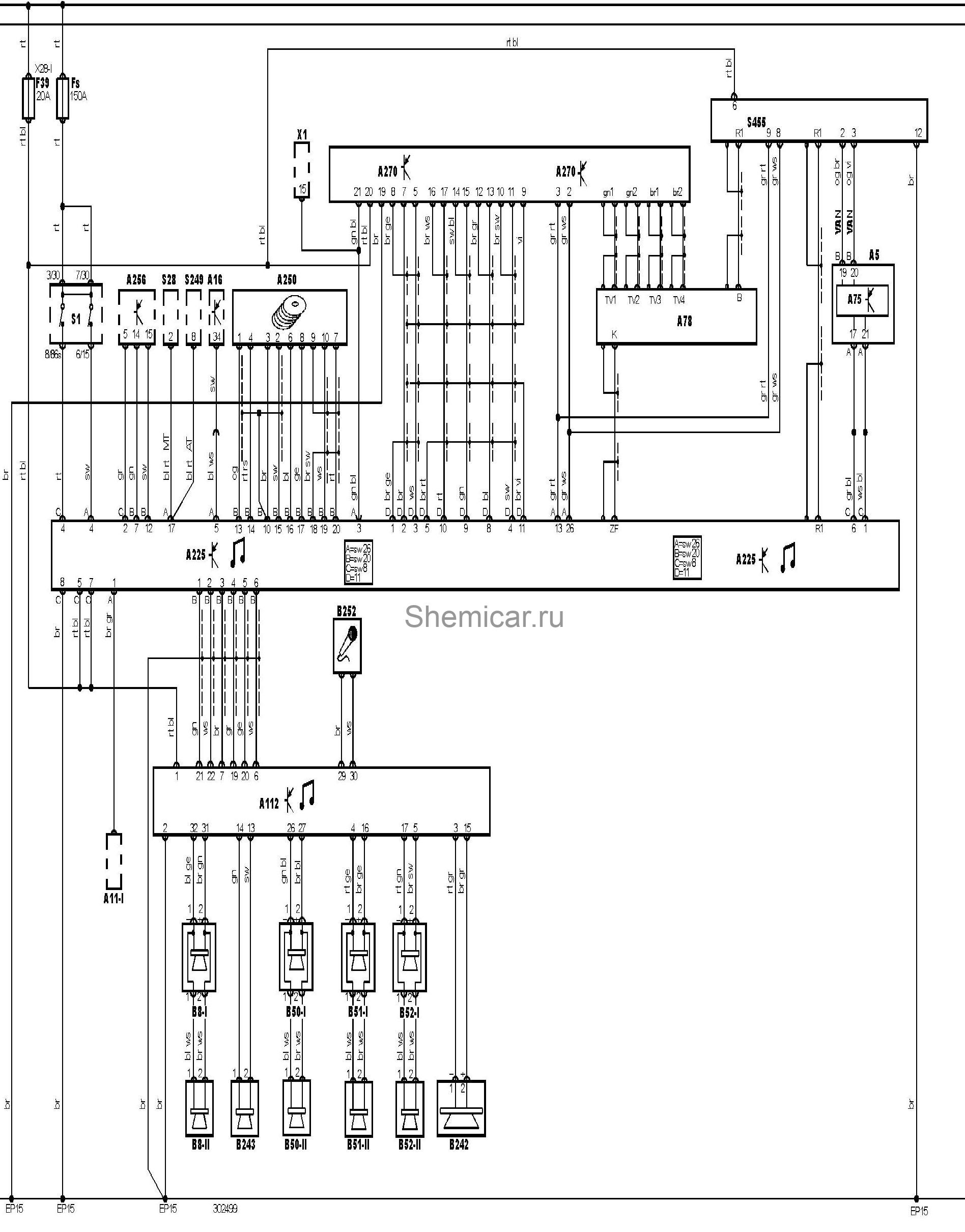

Электросхема системы навигации тип 2 Audi A4 B6-В7

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A16

Электронный блок управления ABS

A75

Блок управления комбинацией приборов

A78

Блок антенны

A112

Усилитель выходного сигнала аудиосистемы

A225

Блок телематики

A250

CD-чейнджер

A256

Блок системы голосовой активации

A270

TV-тюнер

B8-I

Динамик аудиосистемы, левый передний или единственный 1

B8-II

Динамик аудиосистемы, левый передний или единственный 2

B50-I

Динамик аудиосистемы, правый передний 1

B50-II

Динамик аудиосистемы, правый передний2

B51-I

Динамик аудиосистемы, левый задний 1

B51-II

Динамик аудиосистемы, левый задний 2

B52-I

Динамик аудиосистемы, правый задний 1

B52-II

Динамик аудиосистемы, правый задний 2

B242

Динамик аудиосистемы, задний центральный

B243

Динамик аудиосистемы, передний центральный

B252

Микрофон

EP15

Точка массы

Fs

Предохранитель, дополнительный

F39

Предохранитель

S1

Замок зажигания

S28

Выключатель фонарей заднего хода

S249

Датчик положения селектора

S455

Переключатель управления навигационной системой

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
